High-Speed Single Extruder Screw Barrel: Hvor HDPE-røroutput faktisk kommer fra
En højhastighedslinje er ikke en standardskrue, der drejes hurtigere. Skruegeometrien, fremføringssektionen og tøndekonstruktionen ændrer sig alle - det er, hvad hver enkelt køber til dig, og hvad det koster.
HØJHASTIGHED ENKELT EKSTRIDERS SKRUE TØNNE · HDPE RØR EKSTRUSION · HIGH OUTPUT BARRIERE SKRUE · SLIDSIGTIG SKRU OG TØDE

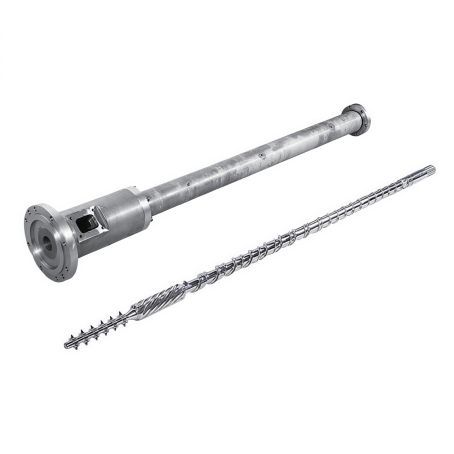

Et enkelt skrue- og tøndesæt til rørekstrudering. Flangen, fødehalsen og flyveafsnittet er alle dimensioneret omkring det samme antal: det output, som ledningen skal holde, time efter time.
- 1. Hvad betyder "høj hastighed" egentlig på en enkelt skruelinjeEn konventionelenkelt skrue ekstruderkører et sted mellem 30 og 90 rpm ved en L/D på 25–30:1. ENhøjhastighedslinjekører den samme skruediameter ved 100–150 rpm med en L/D på 33–40:1, og den har brug for tre ting, som en konventionel linje ikke behøver: en fødesektion, der faktisk kan levere faste stoffer med den hastighed, en skrue, der er lang nok til at afslutte smeltningen før målezonen, og en tønde bygget til at overleve den tonnage, der følger.At behandle "høj hastighed" som en motor- og gearkasseopgradering er fejlen. Udgangen stopper med at stige lineært længe før motoren løber tør for strøm, og den stopper af en mekanisk årsag, ikke en elektrisk.NØGLEINDSIGTHøj hastighed er først en beslutning om tilførselssektion og en motorbeslutning sidst. Hvis de faste stoffer ikke kan transporteres ind i den første flyvning med den hastighed, skruen drejer, tilføjer ekstra rpm kun forskydnings- og smeltetemperatur - ikke output.2. De tre udgangshåndtag - og hvilken der løber ud førstTre ting sætter output fra en enkelt skruelinje, og de fejler i en forudsigelig rækkefølge.· Skruehastighed— hæver ydelsen, indtil fødesektionen mættes, eller smeltetemperaturen når harpiksgrænsen. Dette er det første håndtag, der løber tør.· Foderkapacitet— den hastighed, hvormed faste stoffer kommer ind i den første flyvning. Dette er, hvad en rillet, afkølet foderhals køber dig, og det er den virkelige begrænsning på en højhastighedslinje.· Smeltkvalitet— den, der stopper dig efter de to andre. Output, der ankommer med usmeltet, geler eller for høj smeltetemperatur, udsendes ikke; det er skrot med ekstra trin.Den praktiske rækkefølge er derfor: Fastgør foderafsnittet, forlæng derefter skruen, og skru derefter op for hastigheden. Hvis du gør det omvendt, produceres en linje, der når sit navneskilts output i fjorten dage og derefter begynder at producere sorte pletter ved terningen - fejlstien beskrevet iskruetønde vedligeholdelse og fejlfinding.3. Skruegeometri til høj-output HDPEDe tre standarderhøj hastighedserier er bygget på L/D 33, 38 og 40. De leveres normalt som et matchet par med enbimetallisk tønde, fordi den tonnage, der retfærdiggør hastigheden, også er den tonnage, der slider en nitreret boring ud. Højere L/D køber smelte- og blandingslængde; den køber også moment, opholdstid og en længere tønde. Tabellen nedenfor viser vejledende konfigurationer på tværs af området.
Serie Skrue diameter Skruehastighed Motor Vejledende output L/D 33 Φ45 mm 10-150 o/min 20-30 kW 100–120 kg/t L/D 33 Φ65 mm 20-150 o/min 45–90 kW 150–350 kg/t L/D 33 Φ90 mm 20-110 o/min 160–185 kW 550–700 kg/t L/D 33 Φ120 mm 20-90 o/min 280–315 kW 950–1 100 kg/t L/D 33 Φ150 mm 20-75 o/min 355–400 kW ≈ 1 500 kg/t L/D 38 Φ65 mm 20-150 o/min 110 kW 350–450 kg/t L/D 38 Φ90 mm 20-110 o/min 250 kW 1 000–1 100 kg/t L/D 38 Φ120 mm 20-90 o/min 400 kW 1 500–1 600 kg/t L/D 38 Φ150 mm 20-75 o/min 450 kW 1 800–2 000 kg/t L/D 40 Φ75 mm 20-150 o/min 200 kW 700–850 kg/t L/D 40 Φ90 mm 20-110 o/min 315 kW 1 250–1 350 kg/t L/D 40 Φ120 mm 20-90 o/min 450 kW 1 900–2 000 kg/t - Vejledende konfigurationer for en højhastigheds enkeltskrue HDPE-linje. Bekræft altid mod maskinbyggeren, matricehovedet og harpiksen, der rent faktisk køres - rørhovedets trykfald alene kan flytte disse tal med 10 % eller mere.Tre geometribeslutninger betyder mere end resten:· Foderdybde— lavere på en højhastighedsskrue, fordi en dyb fødekanal ikke kan fyldes ved høje omdrejninger og blot spilder volumen.· Barriereflyvning— adskiller det faste leje fra smelten, så den usmeltede polymer ikke kan kortslutte til målezonen. Dette er den enkelte ændring, der oftest løseruberegnelig ekstruderingsoutput.· Blandesektion— en Maddock eller fordelingssektion, og på HDPE-rør ofte et blandehoved, for at udjævne smeltetemperaturen hen over smeltestrømmen.4. Foderdelen: udsultning, rilling og afkølingPå HDPE er foderafsnittet flaskehalsen. HDPE-pellets har lavere friktion mod en glat tøndevæg end LDPE eller LLDPE, hvilket betyder, at de faste stoffer glider i stedet for at blive slæbt ind i den første flyvning. Rilning af foderhalsen øger den friktion og gennemløbet med den. Det er også den del af bygningen, der viser sig tydeligst iproces dokumentation, fordi rillegeometrien og kølekredsløbet skal specificeres sammen.
Type foderafsnit Effekt på gennemløb Effekt på smeltekvaliteten Hvor det passer Glat boring Begrænset af vægfriktion; mætter tidligt Stabil men output-begrænset Konventionelle linjer, lav til moderat output Rillet, ukølet Højere fremføringshastighed Riller bliver varme, polymer kan klæbe og nedbrydes Sjældent det rigtige svar Rillet med tvungen køling Højeste bæredygtige foderhastighed Stabil foder, forudsigelig smeltning High-speed HDPE rør og film linjer Rillet med køle- og slidindsatser Højeste tilspændingshastighed med lang levetid Stabil Slibende HDPE-forbindelser og genanvendt råmateriale - NØGLEINDSIGTEn rillet foderhals uden tvungen køling er en nedgradering forklædt som en opgradering. Rillerne genererer friktionsvarme, polymeren smelter i rillen, og fremføringshastigheden falder tilbage til glat boring - med en nedbrydningsrisiko tilføjet oveni.5. Smeltekvalitet ved hastighed: forskydningsbudgettetHver ekstra rpm lægger mere forskydning i smelten, og forskydning er varme. Jobbet med en højhastighedsskrue er at levere den smelteenergi, som de faste stoffer har brug for, uden at skubbe smelten forbi den temperatur, som harpiksen vil tolerere - hvilket på HDPE-rør betyder at holde den målte smelte inden for ca. 205-225 °C, mens skruen drejer med 100-150 rpm.Det er grunden til, at højhastigheds-HDPE-skruer normalt køres som lavtemperaturekstrudering: det mekaniske arbejde med smeltning er afstemt med den termiske energi, der tilføres af båndene, så ingen af dem behøver at overlevere. Tre designvalg bærer det meste af belastningen:· Barriereflyvningerholde fast og smelte fra hinanden, så smeltehastigheden bestemmes af geometrien snarere end tilfældigt.· Blanding af elementerudjævn temperaturprofilen; uden dem er smelten varmere ved flyvespidsen end ved roden.· Udluftning, hvor harpiksen eller råmaterialet berettiger det, fjerner fugt og flygtige stoffer, før de når formen.6. Tøndekonstruktion til HDPE-rørpligtHøj hastighed betyder flere tons om året gennem den samme boring. Konstruktionsbeslutningen handler derfor om, hvor meget slid legeringen skal absorbere i løbet af tøndens levetid, og hvad der sker, når der tilsættes genslibning eller fyldstof til blandingen - den aritmetik, der er dækket afbimetallisk eller nitreret sammenligning.
Konstruktion Overflade hårdhed Slidstyrke Vejledende liv Hvor det passer Nitreret 38CrMoAlA HRC 52–55 God 3-5 år Virgin HDPE, moderat output Standard bimetallisk legering HRC 58–62 Fremragende 5-7 år Generel HDPE-rørpligt, lejlighedsvis genslibning Tungsten carbid bimetal HRC 65-68 Overlegen 7-10 år High-output linjer, high-filler eller genbrugt HDPE SKD11 indvendig foringsmuffe HRC 60-62 Fremragende 5-8 år Meget slibende forbindelser, hvor slidzonen skal kunne udskiftes PIPLL bygger enkeltskruer og tøndesæt til HDPE-rør fra Φ20 mm til Φ500 mm, op til 12 m lange, på en 38CrMoAlA-base med encentrifugalstøbt legeringslagpå 2–3 mm på bimetallisk konstruktion, og enindvendig foring ærmehvor slidzonen skal kunne udskiftes. Legeringslaget er kun et tykkelsesbudget på den indre overflade - alt udenfor det er struktur, og de to er dimensioneret sammen, ikke hver for sig.

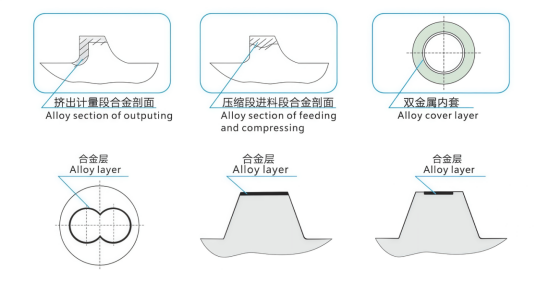

Legeringslagplacering på doserings-, kompressions- og tilførselssektionerne og på en bimetallisk foring. Dækningen afgør, hvor tønden må bæres.

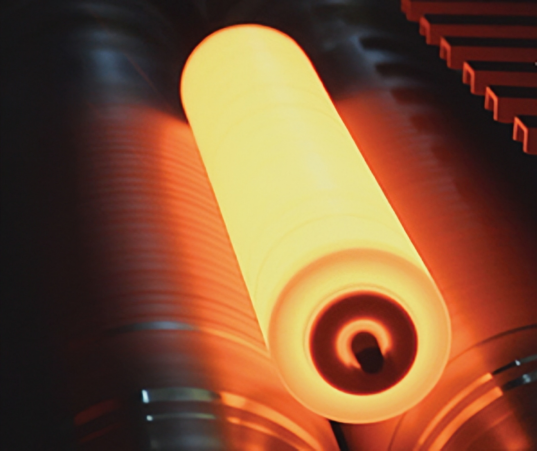

Centrifugalstøbning smelter legeringen sammen med bagerøret. Bindingskvalitet, ikke nominel tykkelse, er det, der afgør, om laget bliver, hvor det blev lagt.
- 7. Tilpasning af skruen til røret: Φ20 til Φ500Skruens diameter følger rørets udvendige diameter og det output ledningen skal holde. Kortlægningen nedenfor er et udgangspunkt for en højhastigheds HDPE-rørledning; derør- og rørekstruderingside dækker, hvordan hovedet og downstream-udstyret er tilpasset det.
HDPE rør OD Typisk skruediameter Typisk L/D Vejledende output Φ20–63 mm Φ45–60 mm 30–33:1 120–250 kg/t Φ75–160 mm Φ65–75 mm 33–38:1 250–450 kg/t Φ200–315 mm Φ90 mm 33–38:1 550–800 kg/t Φ355–500 mm Φ120 mm 36–40:1 900–1 200 kg/t - Over Φ315 mm begynder rørhovedets trykfald at dominere samtalen om skruedesign. På det tidspunkt er skruen dimensioneret mod hovedet, ikke omvendt.

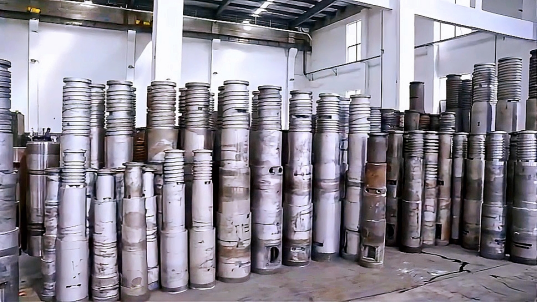

Tønder på værkstedet, stående på ende. Boringens rethed og rundhed bestemmes længe før flangen bearbejdes - og det er det, skruen rent faktisk kører imod.
- 8. Filmblæsning og andre højhastighedsopgaver med enkeltskruerDen samme logik gør sig gældende i filmen. En enkelt højhastighedsskrue til HDPE- eller LLDPE-filmblæsning bruger det samme tilførselsprincip og et lignende L/D, med to ændringer: mere blanding, fordi filmdefekter er optiske, og strammere smeltetemperaturkontrol, fordi målevariation følger smeltetemperaturvariation næsten direkte.· Blæst film— blandings- og smeltetemperaturens ensartethed dominerer; en barriereskrue med en Maddock sektion er den almindelige konfiguration.· Medvirkende film— højere output pr. skruediameter kan opnås, og kølerullen, ikke skruen, sætter loftet.· Rør og profil— foderafsnit og slidbeskyttelse dominerer, fordi tonnagen pr. år er højest her.· Genbrug og pelletisering— Variabel bulkdensitet gør tilførselsdybden til den kritiske dimension, og slidbeskyttelse er valgfri; degenbrugsgranuleringbuild er referencesagen.· Sammensætninger med høj fyldstof—WPCog mineralfyldte kvaliteter kræver både en barriereskrue og en karbidbeskyttet boring.9. Hvad driver prisen på en højhastighedsskrue og tøndeTo anførselstegn for samme skruediameter kan afvige med en faktor på to eller mere. Forskellen er strukturel, og deninformationstjekliste for et erstatningsprojekter det, der holder sammenligningen ærlig.
Chauffør Effekt på prisen Hvad det køber dig Fremføringssektionsbearbejdning (rillet, afkølet hals) Høj Om høj hastighed overhovedet er brugbar Skrue geometri kompleksitet (barriere plus blanding) Moderat – høj Smeltkvalitet ved hastighed og færre optiske defekter L/D (33/38/40) Moderat Nok smeltelængde til det output, du beder om Grundmaterialekvalitet Moderat Moderat Kernestyrke og udmattelseslevetid for skruelegemet Tøndekonstruktion (nitreret / bimetal / karbid) Høj Slid levetid ved høje fyldstof- og genslibningsbelastninger Legeringslagtykkelse og bindingskvalitet Moderat Serviceintervallet i slibende arbejde Slibe- og slibepræcision Moderat Rydningsstabilitet og stabil output gennem hele livet Inspektionsstandard Moderat Uanset om en defekt forlader fabrikken eller ej Interfacebearbejdning og skrue-tønde-matchning Moderat Installationsnedetid og førstegangsskrot Ledetid og produktionsvolumen Variabel Samlet projektomkostning, ikke enhedspris - 10. Ofte stillede spørgsmålKan jeg konvertere en eksisterende linje til højhastighed?Nogle gange - tønden og gearkassen er normalt grænserne, ikke skruen. En konvertering betyder normalt enny skrue og en afstemt tøndemed en rillet og afkølet foderhals, og en kontrol af om gearkasse og trykleje var specificeret til den højere hastighed. At citere skruen alene er, hvordan konverteringer bliver til skuffelser.Betyder en højere L/D altid mere output?Nej. L/D køber smelte- og blandelængde, hvilket er det, der lader dig hæve skruehastigheden uden at miste smeltekvaliteten. Hvis fodersektionen ikke kan levere faste stoffer ved den højere hastighed, tilføjer den ekstra længde blot opholdstid.Hvornår betaler bimetallic sig selv på HDPE?Enganggenslibe, fyldstof eller høj årlig tonnage kommer ind i billedet. På ny, ufyldt HDPE ved moderat output, vil en korrekt nitreret tønde normalt se eftersynsintervallet. Det bimetalliske argument bliver stærkere i det øjeblik, råvaren holder op med at være ren og konsistent - sebimetal skruetønde guide.Hvilken enkelt måling skal jeg tage før jeg bestiller?Skrueflyvning OD og tønde IDi de samme aksiale positioner, taget som et par. Alt andet - legeringsfamilie, L/D, foderdesign - er en specifikationsbeslutning. Det ene par aflæsninger er det, der gør specifikationen ansvarlig.Relaterede PIPLL-ressourcerHar du brug for hjælp til at specificere en højhastigheds enkelt ekstruder-skruetønde?Send rørområdet, det output, du skal holde, maskin- og gearkassedetaljerne og dine aktuelle skrue- og cylindermål. Vi vil vende tilbage med skruegeometrien, L/D- og tilførselssektionsdesignet, tøndekonstruktionen og et matchet sæt citeret som ét par. PIPLL er enekstruder skrue og tønde producentarbejder i Φ20–500 mm.
