PE-polyethylenekstrudering: En komplet guide til skruedesign, temperatur og fejlfinding
LDPE, MDPE, HDPE og LLDPE deler ikke én skrue. Denne guide dækker, hvad der faktisk ændrer sig mellem familierne, hvordan man indstiller L/D-forholdet, kompressionsforholdet og temperaturprofilen, og hvordan man læser de otte problemer, der dukker op på en kørende PE-linje.
PE POLYETHYLEN EKSTRUSION · HDPE RØR EKSTRUSION · PE SKRUE L/D OG KOMPRESSIONSFORHOLD · POLYETHYLEN EKSTRUSION PROBLEMER

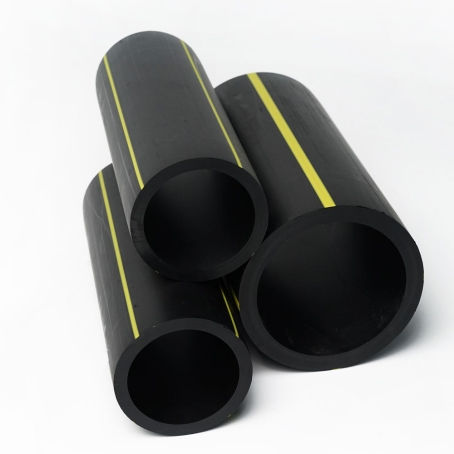

HDPE trykrør. Vægtykkelsestolerancen på en PE-rørledning bestemmes opstrøms for matricen - af hvor støt skruemålerne smelter, ikke af træk.
- 1. Hvad PE-ekstrudering egentlig erPolyethylen er det største volumen plast i verden, og det meste af det passerer gennem enenkelt skrue ekstruder mindst én gang. I sin enkleste form betyder PE-ekstrudering, at man føder polyethylenharpiks - pellet, granulat eller flage - i en opvarmet tønde, transporterer og komprimerer den langs en roterende skrue, smelter den til en homogen smelte og skubber den smelte gennem en matrice for at lave rør, film, plade, kabelbelægning eller pellet.Skruen udfører fire opgaver i en enkelt gennemløb: transportere, komprimere, smelte og måle. Alt nedstrøms - vægtykkelse, filmmåler, overfladefinish, outputstabilitet - bestemmes af, hvor godt disse fire trin er afbalanceret for den særlige PE-familie, der sidder i tragten. Derfor kan en skrue, der løber smukt på HDPE-rør, underblande en LLDPE-filmkvalitet og overskære en varmefølsom forbindelse på den samme maskine.NØGLEINDSIGTPE er ikke ét materiale. Massefylde og smelteindeks bestemmer, hvor meget friktion de faste stoffer genererer i fødezonen, hvor meget forskydning smelten vil tåle, og hvor meget dyse-svulmning du skal kompensere for ved hovedet. Angivelse af "en PE-skrue" er den mest almindelige - og den dyreste - genvej i ekstrudering.2. De fire PE-familier er ikke udskifteligeMassefylde og smelteindeks er de to tal, der bestemmer skruegeometrien. Massefylde bestemmer krystalliniteten, stivheden af det faste leje og formen svulmer op; smelteindeks angiver smelteviskositeten og hvor meget forskydning polymeren skal bruge, før den begynder at opføre sig forkert. Flyt enten den ene, og den skrue, der passede til det sidste job, er nu forkert - og det er derforbimetalliskeller nitreret debat følger fyldstoffet, ikke mærket.
Familie Massefylde (g/cm³) Typisk smelteindeks Faststoffoderadfærd Dø svulme op Hvad det betyder for skruen LDPE 0,910-0,925 0,2-4,0 (film) Blød, høj friktion, fodrer let Høj Tåler et bredt temperaturvindue; har brug for en dyb nok foder og god blanding, ikke mere forskydning MDPE 0,926-0,940 0,2-2,0 Moderat friktion Medium Sidder mellem LDPE- og HDPE-designs - kompromisskruen, der hverken udfører arbejdet perfekt HDPE 0,941-0,965 0,05-1,0 Hårdere, lavere friktion, føder modvilligt Lav Har brug for en længere kompressionszone og ægte foderhjælp; tøndeslid er lavere, men drejningsmomentet er højere LLDPE 0,915-0,925 0,5-3,0 Blødt, men glat, smalt smelteområde Middel-høj Har brug for mere blanding i stedet for mere forskydning; den klassiske kilde til smeltebrud og bobleustabilitet - Den praktiske konsekvens er, at MDPE og HDPE kører på samme maskine sjældent ønsker den samme skrue. Hvis produktmixet virkelig veksler, planlæg enanden skrue og en afstemt tøndesnarere end én kompromisgeometri, der underpræsterer på begge.3. Skruedesign: L/D-forhold og kompressionsforholdL/D-forhold køber smelte- og blandingslængde. Kompressionsforhold køber trykopbygning og forskydning. De er ikke uafhængige: hæv begge, og opholdstid, drejningsmoment og smeltetemperatur stiger alle sammen. Den offentliggjorteskrue og tønde dimensionerfor din maskine er udgangspunktet, ikke svaret.
PE familie / produkt Typisk L/D Kompressionsforhold Foderdybde Design noter LDPE, blæst film 20–25:1 2,5-3,0 Dyb Lav-forskydning skrue; blandesektionen betyder mere end kompressionsforholdet LDPE, rør og plade 20–25:1 2,5-3,0 Dyb Konventionel geometri er nok ved moderat output MDPE 25–30:1 2,5-3,2 Medium Bro design; verificere mod det faktiske smelteindeks, før du forpligter dig HDPE, rør, konventionel 25–30:1 2,8-3,2 Medium Rillet foderhals anbefales stærkt HDPE, rør, høj output 33–38:1 2,8-3,5 Lavvandere Længere målezone; fodersektionen afgør, om hastigheden er brugbar LLDPE, film 25–30:1 3,0-4,0 Medium Tilføj blandingselementer; forsøg ikke at løse smeltebrud med kompressionsforhold alene Konstrueret PE, høj fyldstof eller genslibning 30–33:1 2,5-3,5 Medium – lavvandet Slidbeskyttelse holder op med at være valgfri på dette tidspunkt - NØGLEINDSIGTKompressionsforholdet skal svare til bulkdensiteten af råmaterialet, ikke den færdige del. En skrue, der er dimensioneret til virgin pellets, vil sulte på lav-bulk-densitet genmaling og flager, hvilket er den mest almindelige årsag til engenbrugslinjeunderleverer i forhold til dens navnepladeudgang.

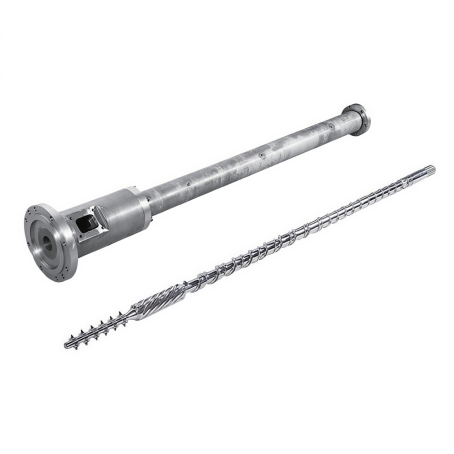

Et rørekstruderingsskrue- og cylindersæt. Skrue og tønde er ét arbejdspar: frigangen, slidgodtgørelsen og legeringsfamilien betyder kun noget, når begge dele måles mod hinanden.
- 4. TemperaturprofilenPE er semi-krystallinsk, så profilen bør stige gradvist fra tilførslen til matricen - stejle trin skaber usmeltning og drejningsmomentspidser, og en kold tilførselszone vil stoppe faste stoffer, der transporterer længe før varmelegemerne er i nærheden af problemet.
Zone LDPE MDPE MDPE LLDPE Foder, zone 1 140-165 °C 150-175 °C 160-185 °C 150-175 °C Kompression, zone 2–3 165-190 °C 175-200 °C 185-215 °C 180-210 °C Måling, zone 4–5 180-205 °C 180-205 °C 190-215 °C 200-225 °C 200-225 °C Adapter 190-210 °C 195-215 °C 205-225 °C 205-230 °C Dø hovedet 195-215 °C 200-220 °C 210-230 °C 210-235 °C Målt smelte 195-215 °C 200-220 °C 205-225 °C 210-230 °C - Disse er startintervaller for en konventionel enkeltskruelinje. Bekræft mod harpiksleverandørens datablad — smelteindeks, comonomertype og additivpakken vil flytte dem med 10–20 °C. Tre vaner holder profilen ærlig:· Indstil først smeltetemperaturen— tøndezonerne er et middel til det, ikke et mål i sig selv.· Tjek smelten med en nålesonde ved hovedet, ikke med tøndetermoelementet siddende i et varmebånd.· Log profilen med harpiksbatchen— når der opstår et problem tre uger senere, er temperaturrekorden det første, nogen beder om.5. PE-rørekstrudering, trin for trinENPE rørledninger en kæde af konditioneringstrin, og hver enkelt af dem kan tage skylden for et vægtykkelsesproblem, der faktisk startede i skruen.
Trin Hvad sker der Hvad afgør resultatet 1. Tørring og håndtering Harpiks og formaling konditioneres, før de når tragten Fugtindhold og forureningsniveau 2. Fodring Gravimetrisk eller volumetrisk dosering ind i fødehalsen Gravimetrisk eller volumetrisk dosering ind i fødehalsen Foderkonsistens; på HDPE, tilstanden af den rillede hals 3. Smeltning og homogenisering Faste stoffer omdannet til en ensartet smelte langs skruen Skruegeometri og cylindertemperaturprofilen 4. Smeltefiltrering Screen pack fanger geler og forurening Netvalg og trykstabilitet 5. Rørhoved Spiraldorn fordeler smelten rundt i omkredsen Ensartet smeltetemperatur kommer ind i hovedet 6. Dimensionering og afkøling Vakuumdimensionering kalibrerer den udvendige diameter; vandbade køler væggen Vakuumniveau, kølelængde, linjehastighed 7. Afhaling og skæring Rør trukket ved konstant spænding og skåret i længden Aftræksstabilitet og savsynkronisering - Trin 3 til 5 er, hvor skruegeometri, cylindertilstand og matricedesign mødes. ENslidt skrue eller en åbnet boringviser sig her først, som en langsom afdrift i vægtykkelsen frem for en trinændring.6. PE-filmekstrudering: hvor det adskiller sigFilm er der, hvor LDPE- og LLDPE-forskellen bider hårdest. LDPE har langkædede forgrening, så det holder godt på en boble og tolererer et stort dysegab. LLDPE er lineær: det har lavere smeltestyrke, et snævrere smelteområde og en meget stærkere tendens til smeltebrud, så dysegabet skal ned og smeltetemperaturen skal op.· Die gap— LLDPE har generelt et mindre mellemrum end LDPE; brede huller inviterer hajskind på samme output.· Frost linje— en lav, stabil frostlinje er det, der holder boblen. Flyt den og du ændrer både optikken og stabiliteten.· Smeltestyrke— bobleustabilitet på en LLDPE-rig blanding er normalt et smeltestyrkeproblem, ikke et luftringproblem.· Skrueside— mere blanding, ikke mere kompression. ENbarriere eller Maddock sektiontjener sin plads her langt mere end et højere kompressionsforhold gør.

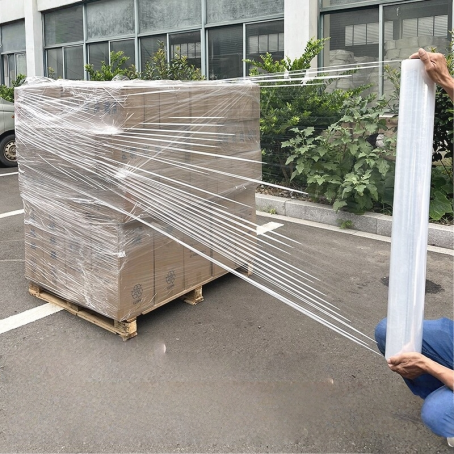

LLDPE strækfilm. Lineær PE har lavere smeltestyrke end LDPE, så boblestabiliteten bestemmes af smeltetemperaturen og dysegabet længe før det bestemmes af luftringen.
- 7. Otte PE-ekstruderingsproblemer og hvad de normalt erDe fleste af disse ankommer som et output eller en overfladeklage. Kun to af de otte er normalt et skrueproblem - resten er foder, temperatur eller forurening, hvilket også er grundenekstruderen bølgerbliver så ofte misforstået som en slidt skrue.
Symptom Hvad det normalt er på en PE-linje Første træk Smeltebrud / hajskind (LLDPE) Overdreven forskydning ved matricen med for stort mellemrum Indsnæv dysemellemrummet og hæv smeltetemperaturen 10–15 °C, før du rører ved skruen Boble ustabilitet, blæst film Lav smeltestyrke med en lineær kvalitet plus ujævn afkøling Sænk frostlinjen, ret luftringen, reducer output Outputdrift over et skift Skrue eller tønde slid, eller en broføder Mål skruens OD og cylinder-ID, og inspicér derefter fødehalsen Momentspidser Fodersult eller en kold foderzone Hæv zone 1, bekræft tragtens flow, inspicér den rillede hals Matricelinjer og langsgående striber Dyseopbygning, en sprængt skærmpakning eller en smeltebrudsprækursor Skift skærme, rengør formen, tjek smeltetemperaturen igen Sorte pletter Nedbrudt harpiks holdt i døde hjørner, ofte med en slidt skrue Rens ordentligt, og boreskop derefter blandesektionen Variation i rørets vægtykkelse Overstød, variation i smeltetemperatur eller et slidt hoved og tjek komponent Bekræft varmestyringen, og mål derefter skrueslid Hulrum og bobler i rørvæggen Fugt, indespærret luft eller overdreven dekompression Tør harpiksen, gennemgå udluftningen, juster modtrykket - 8. Skrue- og tøndekonstruktion til PE-pligtPE er ikke specielt ætsende, så konstruktionsbeslutningen handler næsten udelukkende om slid - og slid kommer med spartelmassen,genslibeog det store antal tons presset gennem tønden.
Konstruktion Overflade hårdhed Slidstyrke Korrosionsbestandighed Typisk PE-pligt Vejledende levetid Nitreret 38CrMoAlA HRC 52–55 God Retfærdig Virgin PE, blandinger med lavt fyldstofindhold 3-5 år Standard bimetallisk legering HRC 58–62 Fremragende God Medium-fyldstof PE, generel ekstrudering 5-7 år Tungsten carbid bimetal HRC 65-68 Overlegen God High-filler eller genanvendt PE, high-output linjer 7-10 år SKD11 indvendig foringsmuffe HRC 60-62 Fremragende Medium Meget slibende PE-forbindelser, WPC-kompositter 5-8 år - 8. Slitage, korrosion og tøndematerialets beslutningNår først geometrien er rigtig, afgøres levetiden af, hvad materialet gør ved metaloverfladen. To mekanismer dominerer. Slibende fyldstoffer - calciumcarbonat, talkum, glasfiber - slibes ved føringerne og borer. Ætsende forbindelser angriber de samme overflader kemisk. PVC med høj fyldstofbelastning gør begge dele på én gang.PIPLL udgiver fire bimetalliske legeringer af denne grund, og valget er en handel mellem slidstyrke, korrosionsbestandighed og arbejdstemperatur frem for en søgen efter den hårdeste tilgængelige overflade.
Legering Slid Korrosion Lag Hårdhed Max temp PIPLL01 (Fe-Ni-Cr-B) Meget godt God 2-3 mm HRC 58-65 ≤400°C PIPLL02 (Ni-Cr-Co-B) God Meget godt 1,5-2 mm HRC 50-58 ≤450°C PIPLL03 (Ni-Cr-Co-VB) Meget godt Meget godt 1,5-2 mm HRC 55-60 ≤450°C PIPLL04 (Ni-WC-Cr-B) Fremragende Meget godt 1,5-2 mm HRC 55-65 ≤600°C PIPLL fremstillerPE skrue- og tøndesætfra Φ20 mm til Φ500 mm, op til 12 m i længden, på en 38CrMoAlA base med encentrifugalstøbt legeringslagpå 2–3 mm, hvor der er specificeret bimetalkonstruktion. Hvor slidzonen skal kunne udskiftes frem for fornyelse, enindvendig foring ærmeer alternativet. Skrue og løb leveres og måles som ét matchet par gennem voresprocesstyring, fordi en ny boring mod en slidt skrue er en kendt og dyr måde at fejle to gange på.

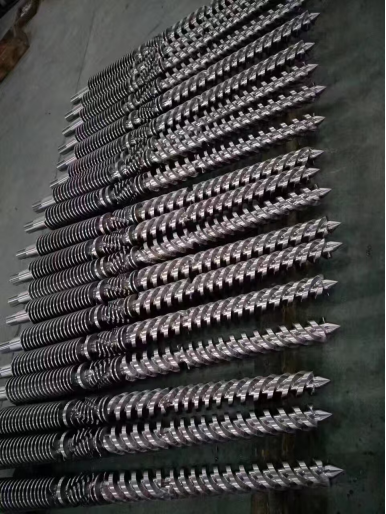

Færdige skruer på værkstedet. Slidbeskyttelse er en belægning på en geometri - hvis geometrien er forkert, får belægningen kun det forkerte svar til at holde længere.
9. Hvad skal du sende før du beder om en PE skrue og tøndeEt tilbud bygget på komplette data kommer korrekt tilbage første gang. Listen nedenfor er kort, og det hele er information, du allerede har - denbrugerdefineret skruetønde projektvejledninggennemgår, hvad hver enkelt vare faktisk beslutter.Kategori Hvad skal sendes Maskine Maskinmærke og model, skruediameter, eksisterende L/D og kompressionsforhold Materiale PE-familie, massefylde og smelteindeks og den faktiske leverandørkvalitet Råmaterialeform Virgin pellet, genmalet, flage eller en blanding - med de omtrentlige procenter Produkt Rør OD og væg, filmbredde og tykkelse, plademål eller pelletudgang Præstationsmål Påkrævet ydelse i kg/h og den aktuelle målte ydelse Smertepunkter Hvad går galt nu: outputdrift, sorte pletter, smeltebrud, tidligt slid Linjedata Temperaturprofil i brug, skruehastighed, motorbelastning og modtryk Grænseflader Flange, indføringshals, varmebånd og dysehoved dimensioner Bær historie Installationsdato og sidste boring og skruemål, hvis nogen 10. Ofte stillede spørgsmålKan én skrue køre både LDPE og HDPE?Den kan køre begge dele; det vil ikke være optimalt for begge. Kompromiset er normalt synligt som undersmeltning på HDPE-siden eller overdreven forskydning på LDPE-siden. Hvis produktblandingen skifter regelmæssigt, aanden skrue og matchende tøndeer normalt billigere end det skrot, kompromiset genererer.Har jeg brug for en rillet foderhals til HDPE?For alt over moderat output, ja. HDPE-pellets har lavere friktion mod tøndevæggen end LDPE, så faste stoffer, der transporterer - ikke smelter - bliver det begrænsende stadium. En rillet hals med tvungen køling hæver den opnåelige fremføringshastighed og er det, der gør enhøjhastighedsskrueoverhovedet anvendelig.Hvordan ved jeg, om skruen eller tønden er slidt?Mål begge i de samme aksiale positioner, og sammenlign dem som et par. Deinspektion af skrue og tønde slidprocedure dækker måleplanen. Hvis skruens OD stort set er uændret, og boringen er åbnet, er tønden problemet. Hvis skrueåbningen OD er faldet, er skruen. At læse det ene nummer uden det andet er, hvordan gode dele bliver udskiftet unødigt.Er bimetallisk det værd for ufyldt PE?Normalt ikke for jomfruelig, ufyldt PE - enkorrekt nitreret skrue og tøndevil overleve maskinens næste eftersyn. Det bliver det værd i det øjeblik fyldstof, genslibning eller høj output kommer ind i billedet; devejledning til valg af legering angiver, hvor hver konstruktion tjener sine omkostninger.Relaterede PIPLL-ressourcerHar du brug for hjælp til at specificere en PE-ekstruderingsskrue og -tønde?Send PE-familien og smelteindekset, produktet og de linjedata, du kører i dag. Vi vil vende tilbage med skruegeometrien, L/D og kompressionsforhold, tøndekonstruktionen og et matchet skrue-og-tønde-sæt citeret som ét par. PIPLL er enekstruder skrue og tønde producentarbejder i Φ20–500 mm.
