Konische Doppelschnecken-Bimetallführung mit integrierter Führung
Kaufratgeber für konische Doppelschnecken- und Bimetallzylinder
Kundenspezifische vs. Standardlösungen für Hochleistungs-Kunststoffextrusionslinien
1. Einleitung: Warum die Auswahl von Schnecke und Zylinder den ROI der Extrusion bestimmt
Bei der Hochdurchsatz-Kunststoffextrusion – insbesondere fürPVC-Rohre, Fensterprofile, technische Datenblätter und Recycling – die Schnecken- und Zylinderbaugruppe ist das schlagende Herz des Systems. Betreiber von Extrusionslinien stehen vor einer ständigen Herausforderung: Sie müssen die Verarbeitungspräzision mit der Haltbarkeit der Komponenten unter extremer thermischer Scherung, korrosiven chemischen Nebenprodukten und stark abrasiven Füllstoffen in Einklang bringen.
Einer Branchenstudie zufolge schließen über 67 % der B2B-Käufer ihre technische Bewertung ab, bevor sie sich an den Vertrieb wenden. Die Wahl zwischen Standardersatzteilen und maßgeschneiderten konischen Doppelschnecken und Bimetallzylindern ist die kritischste Entscheidung, die sich auf die Produktionsverfügbarkeit, die Homogenität der Schmelze und die langfristigen Betriebskosten auswirkt.
Auswirkungen wichtiger Kennzahlen Leistungsverbesserung Lebensdauer vs. nitrierte Fässer 3–5× länger Langfristige Wartungskosten -50 % Ermäßigung Jährliche Nettoproduktionsleistung +13 % Steigerung
2. Harzspezifische Materialien und Verarbeitungsmatrix
Die Wahl der richtigen Schneckengeometrie und Bimetallbeschichtung hängt stark vom verarbeiteten Primärpolymer ab. Die Palette der Kunststoffharze reicht von Massenformulierungen bis hin zu technischen Hochleistungskunststoffen, die jeweils einzigartige Verarbeitungsanforderungen stellen:
Kategorie Polymer Primärharze Wichtige Eigenschaften und Extrusionsherausforderungen Verarbeitungsanforderungen Standardpolymere (über 80 % der Extrusion) PE (HDPE, LDPE, LLDPE) Gute chemische Beständigkeit und Flexibilität; Verarbeitungstemperaturen: 160–240°C. Standard-/abriebfeste Schrauben je nach CaCO₃-Beladung. Rohstoffpolymere PP Niedrigste Dichte (0,90–0,91 g/cm³), ausgezeichnete Hitze-/Chemikalienbeständigkeit; 180–260°C. Hohe Scherstabilität; minimale Vortrocknung erforderlich. Rohstoffpolymere PVC (hart / weich) Flammhemmend, kostengünstig; thermisch empfindlich, setzt ätzendes HCl-Gas frei; 160–200°C. Konische Doppelschnecke für sanfte Plastifizierung und Ni-basierter Bimetallzylinder. Rohstoffpolymere PET / ABS / PS PET hat eine hohe Barriere/Transparenz (erfordert Trocknung bei 120 °C/4 Stunden); ABS bietet Steifigkeit/Zähigkeit. Mäßiger Verschleißschutz; strenge Feuchtigkeitskontrolle für PET/ABS. Technische Kunststoffe (High-End) PC (Polycarbonat) 89 % Lichtdurchlässigkeit, extreme Schlagzähigkeit, hohe Schmelzviskosität; 260–310°C. Tiefentrocknung (120°C/4–6h) und hohe Drehmomentfähigkeit. Technische Kunststoffe PA (Polyamid) / POM PA bietet eine hohe Verschleißfestigkeit/Ölbeständigkeit; POM hat eine metallähnliche Steifigkeit; 170–260°C. Wolframcarbid-Schutz für glasfaserverstärkte (GF) verstärkte Sorten. Technische Kunststoffe PBT Hervorragende elektrische Isolierung, schnelle Kristallisation, Witterungsbeständigkeit; 220–260°C. Korrosions-/Abrieb-Gleichgewicht; strenge Vortrocknung (120°C/3h). 3.Was ist eine konische Doppelschnecke und warum wird sie für PVC bevorzugt?

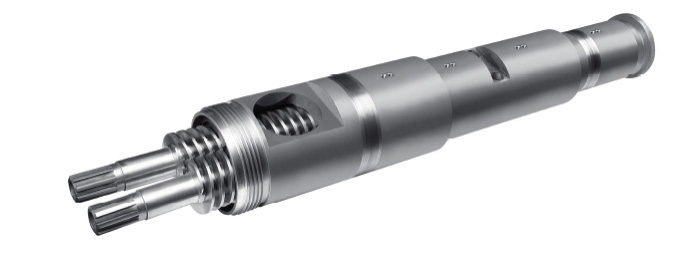

Im Gegensatz zu parallelen Doppelschnecken aKonische Doppelschneckeverfügt über eine konische Geometrie, bei der der Zufuhrbereich einen deutlich größeren Durchmesser hat als das Austrittsende. Diese einzigartige konische Verjüngung bietet zwei entscheidende Verarbeitungsvorteile, insbesondere für wärmeempfindliche und gefüllte Polymere:
·Überragende Zufuhrkapazität und Vormischung: Die große Einzugszone nimmt problemlos voluminöse PVC-Pulver und Formulierungen mit hohem Füllstoffgehalt (z. B. 20–50 PHR CaCO₃) auf, ohne dass es zu Verstopfungen, Brückenbildung oder einem Mangel am Einzugshals kommt. ·Kontrollierte Kompression und homogene Schmelze: Wenn sich das Material in Richtung des kleineren Auslassdurchmessers bewegt, nimmt die Kompression zunehmend zu und erzeugt ein hohes Drehmoment bei niedrigeren Drehzahlen. Dies minimiert den thermischen Abbau und sorgt gleichzeitig für eine gründliche, gleichmäßige Plastifizierung.4. Bimetallischer Schutz: Abrieb und Korrosion besiegen

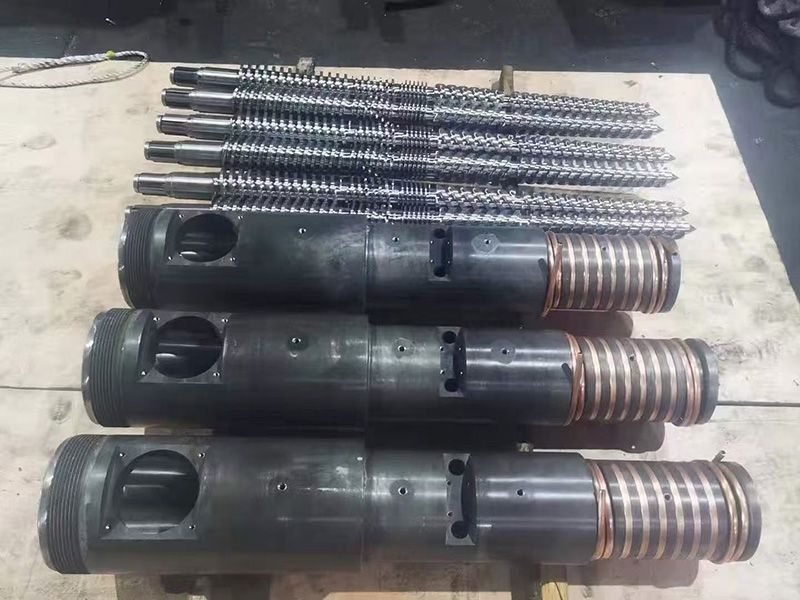

Standardmäßig nitrierte Fässer bieten eine dünne Schutzschicht von ca0,5 mm, das sich bei der Verarbeitung von abrasiven Rezyklaten, glasfaserverstärkten Verbindungen oder korrosiven Harzen schnell abnutzt. ABimetallischer Zylinderverfügt über eine zentrifugal gegossene Legierungsauskleidung mit einer Dicke von1,8 mm bis 3,5 mm, verschmolzen mit einer hochfesten Strukturstahlbasis.
Legierungsbeschichtungstyp Zusammensetzung / Härte Primäre Verschleißfestigkeit Ideale Harzanwendungen Nickelbasislegierungen (Ni-B, Ni-Cr) Hoher Nickel- und Chromgehalt Extreme Korrosionsbeständigkeit PVC, CPVC, Flammschutzmittel, Fluorpolymere Wolframkarbid (WC-Legierung) Härte bis 1800 HV Extreme Abriebfestigkeit Glasgefüllte Harze (PA/PP + 30 % GF), Rezyklate, PET-Flocken Colmonoy-Legierungen (Colmonoy 56/83) Ausgewogene Ni-Cr-B-Matrix Ausgewogener Verschleiß und Korrosion Technische Allzweckpolymere, mit CaCO₃ gefülltes PE/PP 💡Profi-Tipp: Überprüfen Sie vor der Extrusion immer die Trocknungsanforderungen von hygroskopischen Harzen wie PC, PA, PET und PBT. Restfeuchtigkeit verursacht Hydrolyse, was zur Blasenbildung, verringerter mechanischer Festigkeit und beschleunigter Instabilität der Schmelze führt.
5. Benutzerdefinierte vs. Standard-Extruderkomponenten: Technischer Vergleich
Merkmal/Parameter Standardkomponenten Kundenspezifische Bimetall-/Konusschrauben Anfängliche Kapitalkosten Geringere Vorabinvestitionen 2–3× höhere Anfangsinvestition Lieferzeit Kurzfristig (Artikel auf Lager: 1–2 Wochen) 4–8 Wochen für kundenspezifische CNC-Bearbeitung Lebensdauer tragen 12–18 Monate (nitriert) 36–60 Monate (3–5 Jahre) Ausfallhäufigkeit Häufige Wartungsstillstände Ausfallzeiten um bis zu 38 % reduziert Formelflexibilität Beschränkt auf Standard-Neuharze Maßgeschneidertes Flugdesign für High Filler, GF und Mahlgut Gesamtlebenszyklus-ROI Höhere kumulative Kosten im Laufe der Zeit 50–70 % Gesamtkosteneinsparungen auf lange Sicht 6. Kompatibilität mit führenden Extrudermarken
Hochwertige konische Doppelschnecken und Bimetallzylinder sind präzisionsgefertigt, um die OEM-Spezifikationen der weltweit führenden Maschinenhersteller zu erfüllen oder zu übertreffen:
·Europäische und amerikanische Maschinen: KraussMaffei, Battenfeld-Cincinnati, Weber, Milacron, Theysohn
·Asiatische Marktführer im Maschinenbau: Jwell, Liansu, Haitianer, ToshibaGroße weltweite Hersteller von Kunststoffrohren, -profilen, -platten und -recycling verlassen sich auf präzise abgestimmte Bimetall-Schraubensätze, um enge Maßtoleranzen einzuhalten, Schmelzdruckschwankungen zu vermeiden und die Linieneffizienz in anspruchsvollen Schichten zu maximieren.
7. Warum mit PIPPL zusammenarbeiten?
Als VertrauenspersonHersteller von bimetallischen Schraubfässern,PIPPLentwickelt maßgeschneiderte Extrusionslösungen für extreme Verschleißumgebungen. Von optimierten L/D-Verhältnissen bis hin zum Präzisions-Schleuderguss aus Legierungen helfen PIPPL-Komponenten Kunststoffherstellern, wartungsbedingte Ausfallzeiten zu reduzieren und die Extruderleistung zu maximieren.
Sind Sie bereit, Ihre Extrusionslinie mit zuverlässigen, verschleißfesten Komponenten aufzurüsten?
Entdecken Sie unsere maßgeschneiderten OEM-Lösungen unter:https://www.pipll.com/
