Mærkekompatibel udskiftning af skrue og tønde: Bestilling fra OEM-tegninger
En KraussMaffei KMD, Battenfeld-Cincinnati twinEX eller Theysohn skrue og cylinder kan udskiftes uden den originale prøve - fra tegninger, målinger eller reverse engineering. Her er, hvad du skal sende, hvad du skal måle, og hvordan du sikrer dig, at udskiftningen faktisk matcher den originale metallurgi og boring.
-
MÆRKEKOMPATIBEL SKRUETØNDE · UDSKIFTSSKRUETØNDE · KRAUSSMAFFEI KMD · MODROTERENDE DOBBELTSKRUE
-
1. Hvad er en brand-kompatibel erstatning faktisk
En mærkekompatibel skrue og tønde er en del, der er lavet efter den originale maskines specifikation, så den falder lige ind, hvor OEM-delen gik - samme boring, samme flyveprofil, samme spline, samme materiale. Det er en reverse-engineeret eller tegningsdrevet erstatning, bygget af en specialistskrue og tønde producenti stedet for at bestilles tilbage gennem maskinproducentens reservedelskanal.
To situationer gør det til den fornuftige rute. Maskinen er ude af produktion, og OEM lagerfører ikke længere delen, eller OEM-prisen og leveringstiden er uattraktiv mod en lignende udskiftning. Drop-in-begrænsningen fastsætter kun dimensionerne; materialet er en beslutning, du frit kan forbedre — for eksempel at flytte en slidt nitreret tønde til enbimetallisken.
-

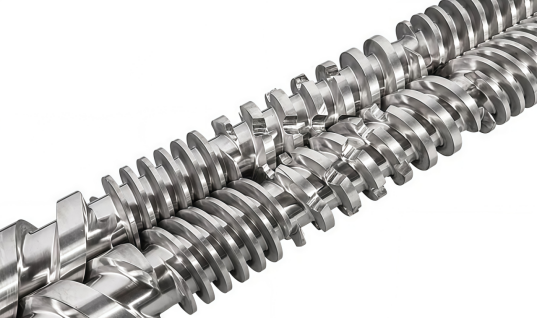

En KraussMaffei KMD modsat roterende parallel dobbeltskrue og cylinder. En mærkekompatibel erstatning betyder, at den originale boring, spline, flyveprofil og metallurgi matcher - ikke kun modelnummeret.
-
2. De mærker og serier, vi dækker
Mærke / serie Maskintype Typisk skruesortiment Udskiftningsdækning KraussMaffei KMD Modroterende parallel tvilling KMD 40 – KMD 130 Skrue, tønde og matchende sæt Battenfeld-Cincinnati twinEX Modroterende parallel tvilling twinEX 72 – twinEX 135 Skrue, tønde og matchende sæt Theysohn XTS Modroterende parallel tvilling XTS-serien Skrue, tønde og matchende sæt Bausano MD Modroterende parallel tvilling MD 66 – MD 130 Skrue, tønde og matchende sæt Kabra Modroterende parallel tvilling Serie pr model Skrue, tønde og matchende sæt Luigi Bandera 2B HTS Modroterende parallel tvilling 2B HTS-serien Skrue, tønde og matchende sæt Mikrosan MCV Modroterende parallel tvilling MCV-serien Skrue, tønde og matchende sæt Weber DS Modroterende parallel tvilling DS-serien Skrue, tønde og matchende sæt Skrue og løb leveres og måles som enmatchet par, fordi indgrebsafstanden af en dobbeltskrue er det, der sætter både output og slidlevetid.
-

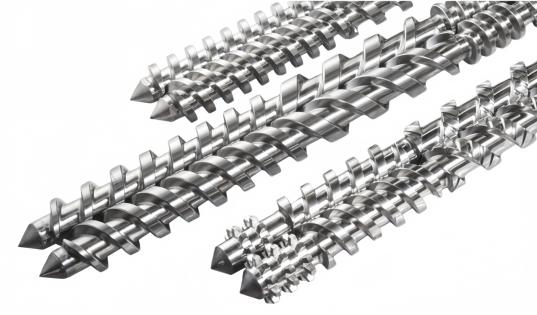

Mærkekompatible ekstruderskruer til forskellige maskinserier. Dækningen spænder over de modsat roterende parallelle tvillingemaskiner, der anvendes i rør- og profillinjer.
-
3. Hvad du skal bestille
Input Hvad det giver Hvornår skal man bruge det Original tegning / varenummer Hver dimension, tolerance, materiale og behandling Altid det første valg - hurtigst og mest præcist Slidt prøve returneret Fysisk del til måling og reverse-engineering Når ingen tegning overlever Feltmålinger Nøglediametrene og -længderne aflæses af maskinen Når hverken tegning eller prøve er tilgængelig NØGLEINDSIGT— Send den slidte del tilbage. En brugt skrue er den mest værdifulde information i et udskiftningsjob - slidmønsteret på den fortæller leverandøren præcis, hvad der fejlede, og hvilken geometri der skal rettes.
-
4. Reverse Engineering fra en slidt del
Når tegningen er væk, bliver den slidte del mesteren. Reverse engineering måler den overlevende geometri og rekonstruerer originalen ved at tilføje tilbage det materiale, som slid har fjernet.
Dimensionel undersøgelse— udvendig diameter, roddiameter, stigning, flyvebredde, spline, total længde, målt langs delen med de noterede slidzoner.
Slidkompensation— stignings- og boredimensionerne korrigeres tilbage til nominelle, idet de ikke-slidte områder anvendes som reference.
Metallurgi identifikation— basisstålet og overfladebehandlingen er identificeret, så udskiftningen matcher den originale hårdhed og kassedybde.
Matchende par— skruen og tønden behandles som én samling, så den rekonstruerede frigang er, hvad parret oprindeligt kørte på.
-

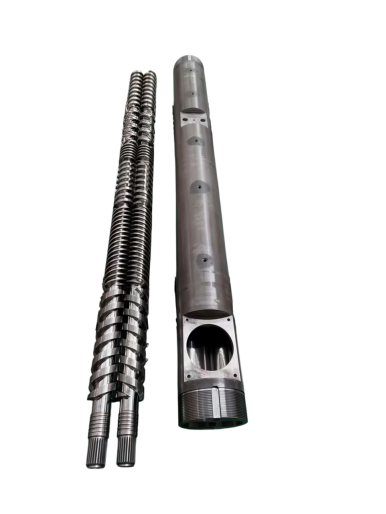

En komplet modsat roterende parallel dobbeltskruesamling. Den rekonstruerede del fremstilles efter en tegning, du godkender, inden metal skæres.
-
5. Måling af en slidt skrue og tønde
Dimension Hvor skal man måle Hvorfor det betyder noget Skru udvendig diameter Flyvespidser, flere aksiale positioner Indstiller flyve-til-boring clearance Skruerod/kernediameter Bunden af kanalen Indstiller kanaldybden og kompressionsforholdet Pitch / lead Aksial afstand pr. fuld omdrejning Sætter formidlings- og blandingskarakteren Flyvebredde og flankevinkel Flyvetværsnit Påvirker forskydnings-, blandings- og slidstyrke Spline specifikation Drivende af akslen Skal matche gearkassen og koblingen Tøndeborings diameter Inde i tønden flere positioner Indstiller betjeningsafstanden Samlet skrue og tønde længde Ende til ende Retter L/D og tøndesektionen Slidmønster og dybde Zoner med højest slid Fortæller bygherren, hvor udskiftningen skal hærdes Mål med et mikrometer og en skydelære, ikke et bånd. Afstanden mellem et dobbeltskruepar er en brøkdel af en millimeter.
-
6. Tegning vs prøve vs måling
Kriterium Tegning Slidt prøve Feltmåling Nøjagtighed Højeste — nominelle dimensioner og tolerancer Høj — rekonstrueret fra delen Moderat — begrænset til målbare overflader Hastighed til at citere Hurtigste Medium — undersøgelse først Langsomst — data skal muligvis afklares Metallurgi Angivet på tegningen Identificeret fra delen Skal udledes eller specificeres separat Bedst hvornår Original dokumentation overlever Delen er slidt men komplet Intet andet er tilgængeligt -
Nærbillede af sammengribende dobbeltskrue blandeelementer. Flyvefrigang og skivegeometri kontrollerer lækageflow, forskydningsintensitet og elementlevetid under slibende fyldstoffer.
-
7. Materiale- og behandlingsmatchning
Original behandling Udskiftningsækvivalent Hvornår skal du beholde/opgradere Nitreret tønde Dyb gasnitreret boring, HV 950–1.000 Opbevares til ufyldt PVC; opgrader til bimetallisk til slibemiddel Bimetallisk tønde Centrifugalstøbt nikkel/cobalt/wolfram-carbid liner, HRC 58–65 Opbevares til høj slitage; matcher den originale legeringsfamilie Nitreret skrue Nitreret flyvning, HV 950–1.000 Opbevar til ufyldt; opgrader til hardfaced flyvning for fyldte forbindelser Hardfaced skrue Plasma / HVOF bimetallisk flyvning, HRC 58–64 Behold eller opgrader legeringskvaliteten for længere levetid Gennemhærdet skrue Gennemhærdet legeret stål, HRC 58–62 Hold hvor ensartet sektionshårdhed er nødvendig En bimetallisk liner i stedet for en nitreret koster mere foran, men kører 3-6 gange længere på slibemiddel.
-
8. Omkostninger og leveringstid
Udskiftningsomkostninger er fastsat efter diameter og L/D, metallurgi, om det er et matchet par, og hvor meget reverse engineering er nødvendig. Leveringstiden måles normalt i uger, når tegningen er bekræftet - kortere end en udgået OEM-del.
-
9. Tjekliste for anmodninger
Punkt Noter Maskin OEM, model og serie Fixer maskinen delen skal passe Skruediameter og L/D De to tal, der forankrer hver anden dimension Tegning, slidt prøve eller mål Uanset hvad der er tilgængeligt - tegningen foretrækkes Materiale under bearbejdning Fyldstof og fiberbelastning bestemmer legeringen og behandlingen Aktuel fejl/slidtilstand Fortæller værkstedet, hvor udskiftningen skal hærdes Metallurgi krav Match originalen eller opgraderingen - angiv præferencen Mængde og haster Indstiller batchen og tidsplanen -
10. Ofte stillede spørgsmål
Kan du erstatte en udgået ekstruder?
Ja — med en tegning eller den slidte del rekonstrueres den originale geometri, selv når OEM ikke længere har komponenten på lager.Hvad hvis jeg ikke har den originale tegning?
Send den slidte del eller et sæt feltmål. Den omvendte konstruktionsrute rekonstruerer geometrien ud fra det, der overlever.Hvor nøjagtig er reverse engineering?
På en slidt, men hel del, til inden for få hundrededele af en millimeter.Skal du have de slidte dele tilbage?
Stærkt anbefalet. Slidmønsteret er det klareste signal om, hvad der skal rettes, og hvor der skal hærdes.Vil udskiftningen matche den originale metallurgi?
Ja - eller opgraderet bevidst. En nitreret tønde kan udskiftes med en bimetal tønde for længere levetid på slibefoder. -
Har du brug for tilbud på en mærkekompatibel skrue og tønde?
Send maskinen OEM, model og serie, skruediameter og L/D, og hvad der nu overlever - tegning, sliddele eller mål - sammen med det materiale, du kører. PIPLL er en ekstruderskrue- og cylinderproducent, der arbejder i Φ20–500 mm og op til 12 m.
