Twin Screw Elements: Transport vs ælteblokke, konfigurationer og legeringer
Skrueelementgeometri - stigning, flyvedybde, ælteblokvinkel og metallurgi - bestemmer, hvor en co-roterende linje smelter, blander, udlufter og opbygger tryk. Få elementkortet forkert, og ingen downstream-fix genopretter outputtet eller spredningen. Denne vejledning angiver elementtyperne, vinkelafvejningerne, materialerne og den konfigurationslogik, som en sammensætningslinje faktisk er bygget på.
-
DOBBELT SKRUELEMENTER · ÆLTEBLOK · SAMDROTENDE SKRUEELEMENTER · MODULÆRE SKRUEELEMENTER
-

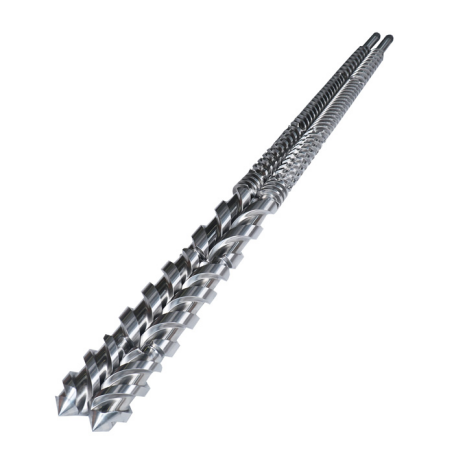

En modulær co-roterende dobbeltskrue. Løbet er en fast boring; skruen er en stak af udskiftelige elementer, der er skruet på splinede aksler - konfigurationen, ikke cylinderen, er det, der ændrer sig mellem produkterne.
-
1. Hvad er Twin Screw Elements egentlig
En co-roterendedobbeltskruet ekstruderhar ikke en enkelt bearbejdet skrue. Den har to splinede skafter, hvorpå en sekvens af korte, udskifteligeskrueelementerer gevindet og nøglen på plads. Hvert element er kun en eller to skruediametre langt, og hele stakken - fødeelementer, ælteblokke, blandeelementer og udledningselementer - er samlet for at matche et specifikt job. Den modularitet er pointen: den samme tønde løbersammensætning, genbrug eller højfyldningspligt blot ved at gensekvensere elementerne.
Fordi elementerne er udskiftelige, bestemmer tre ting, hvordan linjen opfører sig.Geometribestemmer, hvor meget hvert element formidler, klipper og blander.Arrangementbestemmer, hvor smeltning, blanding, udluftning og trykopbygning sker langs tønden.Metallurgibestemmer, hvor længe hele stakken overlever det slibende fyldstof eller glasfiber, den bliver bedt om at skubbe.
-
2. De fire elementfamilier
Næsten hver konfiguration er bygget af fire familier af element:
Formidling af elementer— fremadgående pumpeflyvninger med en fast stigning. De transporterer materiale, genererer aksial kraft og blander mindst. Pitch, ikke hastighed, er deres vigtigste blandingsvariabel.
Æltning af blokke— en stak offset-skiver. Forskydningsvinklen mellem skiverne styrer, hvor aggressivt elementet skæres, spredes og blandes. Dette er spredningens arbejdshest.
Blanding / distribuerende elementer— tandede skiver og gear-lignende elementer, der splitter og rekombinerer smeltestrømmen. De homogeniseres uden den hårde forskydningsspids af en ælteblok.
Omvendte (venstrehåndede) elementer— elementer skruet i den modsatte hånd. De holder smelten tilbage, fylder opstrømssektionen og opbygger det lokale tryk, der får ælteblokke og udluftningssektioner til at fungere.
NØGLEINDSIGT— En ælteklods blander sig først, når den er fuld. Omvendte elementer og begrænsede profiler er det, der fylder det. En underfyldt ælteblok snurrer i en halvtom kanal og udfører næsten intet dispersivt arbejde.
-

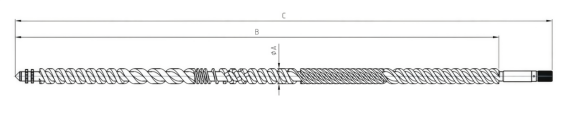

Et kort med dobbeltskruer. Hver stigning, skive og blok er et tegningsdrevet valg - konfigurationen er et tryk- og blandingskort, der læses fra tilførsel til udledning.
-
3. Ælteblokvinkler: 30°, 45°, 60° og 90°
Vinkel Formidling Blandingshandling Typisk stilling 30° Stærk fremad Skånsom fordelingsblanding Tidlig smeltning sektion; harpikser med lav forskydning 45° Neutral / mild fremadrettet Balanceret distributiv + dispersiv Generel smeltning og blanding 60° Mild omvendt Stærk dispersiv blanding Dispergering af pigmenter, fyldstoffer, glasfiber udvædning 90° Neutral (ingen aksial skub) Maksimal forskydning, ingen transport Korte zoner med høj forskydning; trykbegrænsede sektioner Den almindelige fejl er at nå lige ud efter 60° eller 90° blokke for at 'blande hårdere'. Højere forskydning køber dispersion på bekostning af forskydningsvarme og opholdstid. For termisk følsomme eller meget fyldte forbindelser udfører en kæde af 45° blokke ofte mere nyttigt arbejde end en 90° blok.
-

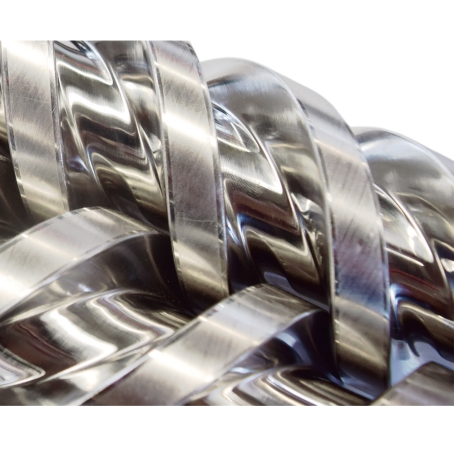

Nærbillede af indgribende dobbeltskrueflyvninger. Flyvefrigang og skivegeometri kontrollerer lækageflow, forskydningsintensitet og elementlevetid under slibende fyldstoffer.
-
4. Elementgeometri: Pitch, Dybde og Kanal
Geometri parameter Hvad den styrer Praktisk effekt Pitch (1D / 1,5D / 2D) Fremføringshastighed pr. omdrejning Short pitch pumper mindre, fylder mere og opbygger tryk; lang pitch udsulter kanalen og reducerer forskydning Kanaldybde Fyldningsforhold og forskydningshastighed Dybere kanaler fylder mere og skærer mindre; lavvandede kanaler intensiverer forskydning og blanding Flyvegodkendelse Lækagestrøm over flyvningen Snævre spillerum blander sig bedre, men accelererer elementslid mod slibende fyldstoffer Skivebredde (ælteblok) Forskydningsintensitet pr. skive Bredere skiver skæres hårdere; smallere skiver giver mere distributiv omorientering Frit volumen / Do/Di-forhold Krav om kapacitet og drejningsmoment Et 1,55 Do/Di-forhold er den almindelige sammensætningsstandard; højere forhold giver mere volumen ved lavere specifik energi -
5. Elementmaterialer og metallurgi
Element materiale Typisk hårdhed Bedst til Noter Nitreret stål HV 950–1.000 overflade Ufyldte forbindelser til almene formål Laveste omkostninger; Sagen er tynd, så kraftig slid bryder den hurtigt Gennemhærdet værktøjsstål HRC 58–62 Moderat fyldte forbindelser Ensartet hårdhed gennem sektionen W6Mo5Cr4V2 højhastighedsstål HRC 62-65 Glasfiber, mineralfyldte og flammehæmmende forbindelser Standardvalget med høj slid; bevarer hårdheden ved blandingstemperaturer HIP pulvermetallurgi HSS HRC 63-66 Høje glasfiberbelastninger, tæt-spredning masterbatch Fin, homogen hårdmetalfordeling modstår både abrasivt og erosivt slid Wolframcarbid (WC-Co) HV 1.100–1.600 Højt glasfiber, keramikfyldt genbrugsfoder med høj slidstyrke Højeste slid levetid; sprød, så termisk stød og stød skal håndteres NØGLEINDSIGT— Slid er et frigangsproblem, ikke et brudproblem. I det øjeblik et elements flyve- eller skivefrigang åbner sig, stiger lækageflowet, blandingseffektiviteten falder, og tøndetemperaturprofilen driver - længe før nogen ser synlige skader.
-
6. Opbygning af en skruekonfiguration
Zone Valg af element Hvad den skal opnå Foder Bred-pitch (2D) transportelementer Accepter massetilførslen, minimer modtrykket, begynd at transportere Smeltning / kompression Spændestigning + 30–45° ælteklodser Komprimer de faste stoffer, opbyg friktion, smelt uden en forskydningsspids Blanding / dispersion 45–60° ælteblokke + tandskiver Fugt fyldstoffer, disperger pigmenter og additiver Udluftning / dekompression Omvendt element + lang-pitch transport Sænk trykket under atmosfæren ved udluftningen, så flygtige stoffer kan undslippe Anden blanding 45° blokke + fordelingselementer Homogeniser efter udluftningen, fordel eventuelt flydende foder Udledning / trykopbygning Kort-pitch-transport + 90° eller omvendt element Opbyg det stabile tryk, matricen eller pelletiseringsmaskinen har brug for -

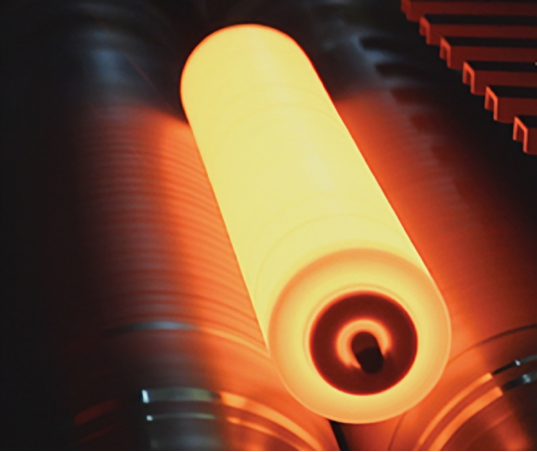

Centrifugalstøbning af et bimetallisk legeringslag. Elementmateriale - nitreret, højhastighedsstål, HIP eller wolframcarbid - er en livsomkostningsbeslutning drevet af fyldstofbelastningen.
-
7. OEM-kompatibilitet: Coperion, Leistritz og andre
Elementer er ikke universelle. De er afstemt efter maskinens spline, centerafstand og Do/Di-forhold. Coperion ZSK, Leistritz ZSE og andre serier kræver hver deres egen specifikation. En drop-in-erstatningstrusse skal bære spline-specifikationen, centerafstanden og elementets udvendige diameter, ikke kun mærkenavnet.
-
8. Slid og udskiftning
Symptom Sandsynlig årsag Handling Output falder ved konstant hastighed Åbnet flyafklaring — lækageflow stiger Mål elementafstand; udskifte slidte elementer Smeltetemperaturen kryber op Slidte skiver skærer mindre effektivt, lager recirkulerer Kontroller slid på ælteblokken; genbalancere konfigurationen Spredningskvaliteten falder Ælteklodser fylder og skærer ikke længere Udskift diske eller forkort tonehøjden for at genoprette fyldningen Ventilationsoversvømmelse / bølgende Omvendt element slidt, trykkort forskudt Undersøg de tilstødende udluftningselementer Lokale tønde hot spots Enkelt slidt element skaber en forskydningsanomali Efterse elementer, der støder op til den varme zone -
9. Tjekliste for valg og tilbud
Angiv: OEM-maskine, serie og skruediameter · Elementtype og -mængde · Ælteblokskivevinkel og -bredde · Krav til elementmateriale · Formulering (fyldstoffer, fiberbelastning, slibemidler) · Eksisterende tegning eller slidt prøve · Outputmål og skruehastighed.
-
10. Ofte stillede spørgsmål
Hvad er forskellen mellem at transportere og ælte elementer?
Transportelementer pumper materiale fremad med lidt blanding; ælteblokke skæres og blandes med lidt fremadpumpning.Hvilken ælteblokvinkel skal jeg bruge?
Start ved 45° for generel blanding. Bevæg dig mod 30° for skånsomt arbejde og mod 60° for spredning. Reserver 90° til korte zoner med høj forskydning.Hvilket materiale til glasfiberblandinger?
Højhastighedsstål (W6Mo5Cr4V2) som minimum; HIP pulvermetallurgisk HSS eller wolframcarbid til høje belastninger.Hvordan ved jeg, hvornår jeg skal udskifte elementer?
Spor output, smeltetemperatur og spredningskvalitet i stedet for at lede efter synlige skader. -
Har du brug for hjælp til at specificere Twin Screw Elements?
Send maskinens OEM og serie, skruediameteren, formuleringen med fyldstof og glasfyldning og den konfiguration, du kører i dag. PIPLL er en ekstruderskrue- og cylinderproducent, der arbejder i Φ20–500 mm og op til 12 m.
