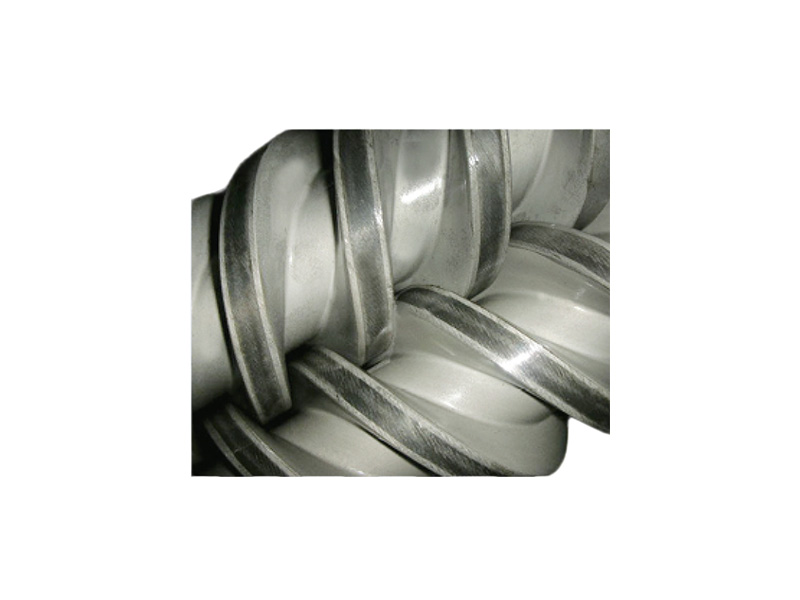

Bimetalik Ekstrüzyon Vidası

Artan pazar taleplerinin yönlendirdiği modern plastik işleyicileri, gelişmiş hammaddelere (örn. cam elyafı, karbon elyafı, mineral katkı maddeleri, ısıya dayanıklı bileşikler) güveniyor. Bu durum namlularda ve vidalarda ciddi aşınmalara yol açarak bunların ömrünü kısalttı.

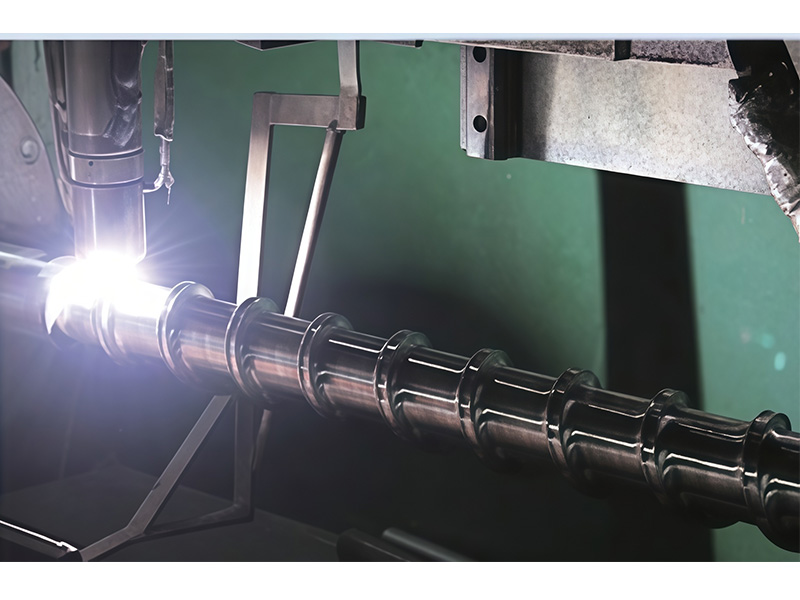

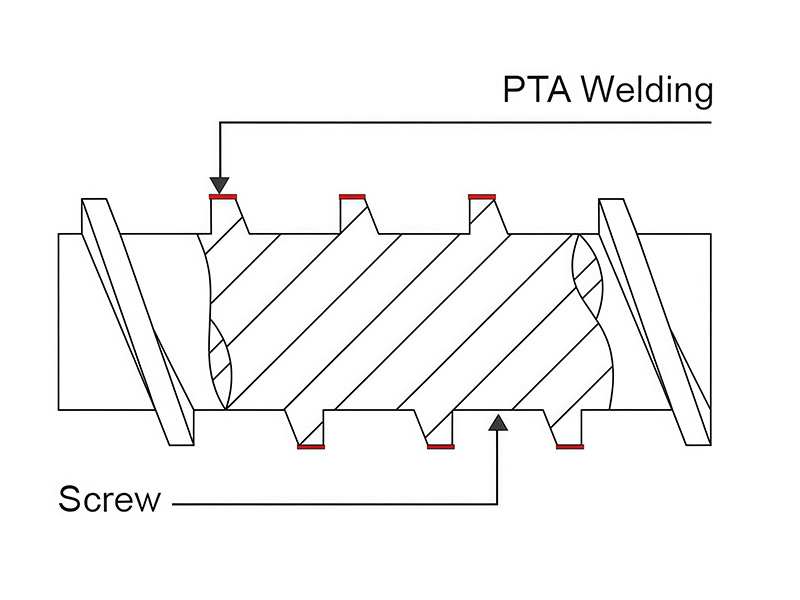

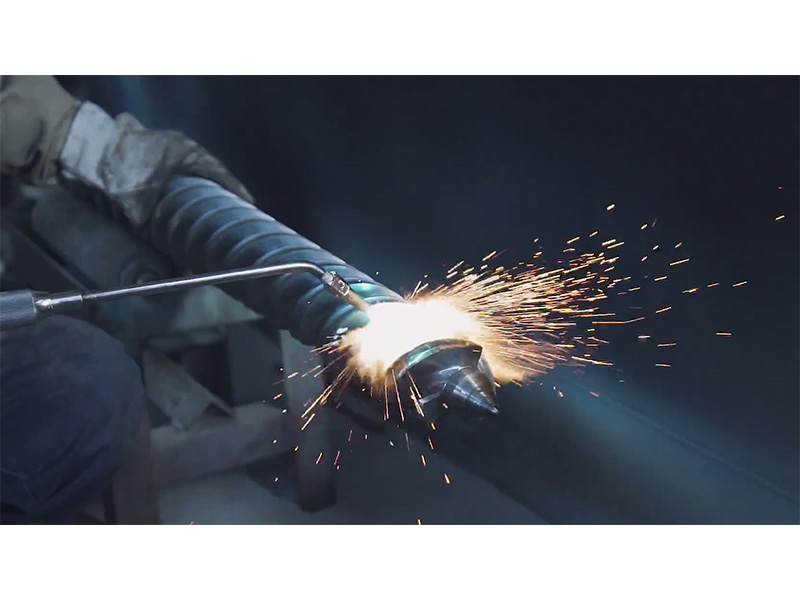

PIPLLhedefe yönelik bir çözüm sunar: özel vidalarımız gerçek uygulamalarda kanıtlanmış aşınma ve korozyon önleme performansı sunar. Vidalı uçuşlarda PTA işleminden tam yüzey sertliği kaplama teknolojisine kadar,PIPLLEkipman dayanıklılığını en üst düzeye çıkarın ve işlemciler için gerçek değer yaratın.

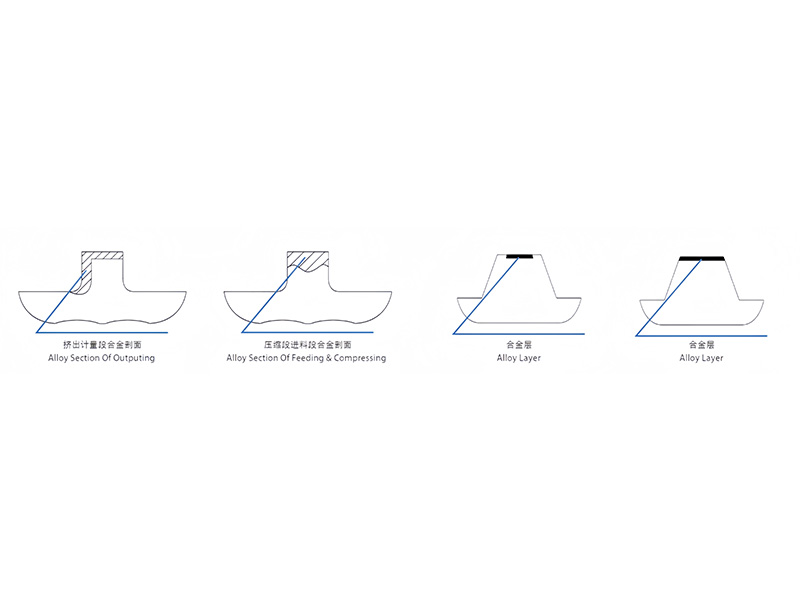

Teknik Özellikler

PIPLL Bimetalik Vida Çekirdek Malzemesi Sınıflandırma Tablosu (Aşınma Direnci Derecelendirmesi ile)

Alaşım Malzeme Türü	Yüzey Sertliği	Alaşım Katman Kalınlığı	Aşınma Direnci Derecelendirmesi (1-5 Yıldız, 5 Yıldız = En Yüksek)	Temel Performans Özellikleri	Uygun İşleme Malzemeleri	Özel PIPLL Teknik Avantajları
Tungsten Karbür Takviyeli Bimetalik	HRC 65-68	1,0-1,5 mm	⭐⭐⭐⭐⭐	Endüstri lideri aşınma direnci, parçacık erozyonuna karşı olağanüstü direnç, iyi darbe direnci	%30-60 yüksek oranda dolgulu cam elyaf/karbon elyaf, mineral taş tozu, ahşap-plastik kompozitler, yüksek oranda safsızlık içeren geri dönüştürülmüş malzemeler	Ultra ince tungstenli karbür parçacıklarının düzgün dağılımı,Standart bimetaliğe göre aşınmaya 2-3 kat daha dayanıklı
Standart Krom-Molibden-Nikel Bimetalik	HRC 58-62	1,5-2,0 mm	⭐⭐⭐⭐	Dengeli kapsamlı performans, mükemmel darbe dayanımı, yüksek metalurjik bağlanma gücü	Genel mühendislik plastikleri (ABS/PP/PE/PS), %30'un altında cam elyaf dolgusu, sıradan renkli masterbatchler	Otomatik PTA sert dolgu, %100 gözenekli ve çatlaksız, alaşım katmanı hiçbir zaman alt tabakadan ayrılmaz
Kobalt Bazlı Yüksek Sıcaklık Bimetalik	HRC 52-56	1,5-2,0 mm	⭐⭐⭐½	Mükemmel yüksek sıcaklık dayanımı ve termal kararlılık, termal yorulma direnci, yüksek sıcaklıklarda yüksek sertlik tutma	Yüksek sıcaklıkta mühendislik plastikleri (PEEK/PI/PPS), özel mühendislik reçineleri, sürekli yüksek sıcaklıkta üretim koşulları	Sertlik tutma oranı 400°C'de ≥%85, termal deformasyon veya yumuşama yok
Nikel Bazlı Korozyona Dirençli Bimetalik	HRC 45-50	2,0-3,0 mm	⭐⭐½	Olağanüstü asit ve alkali korozyon direnci, yüksek sıcaklıkta oksidasyon direnci, kimyasal saldırı direnci	PVC, CPVC, floroplastikler (PFA/PTFE), halojen içeren alev geciktiriciler, aşındırıcı kimyasal katkılar	Özelleştirilmiş nikel bazlı alaşım formülasyonları, 400°C'de uzun süreli çalışmaya dayanıklıdır
Nitrürlenmiş Çelik Taban Bimetalik	HRC 52-55	0,5-0,8 mm	⭐⭐	En düşük maliyet, iyi işlenebilirlik, lokal aşınma takviyesi	Saf plastikler, az dolgulu malzemeler, küçük serili deneme üretimi, geçici yedek parçalar	Nitrürleme + lokalize bimetalik kompozit işlemi, kritik alanlarda maliyeti ve aşınma direncini dengeler
