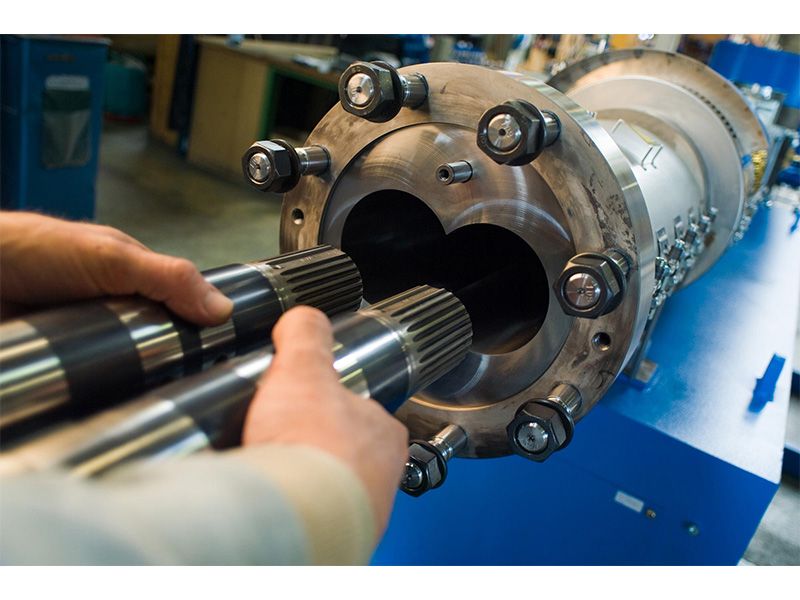

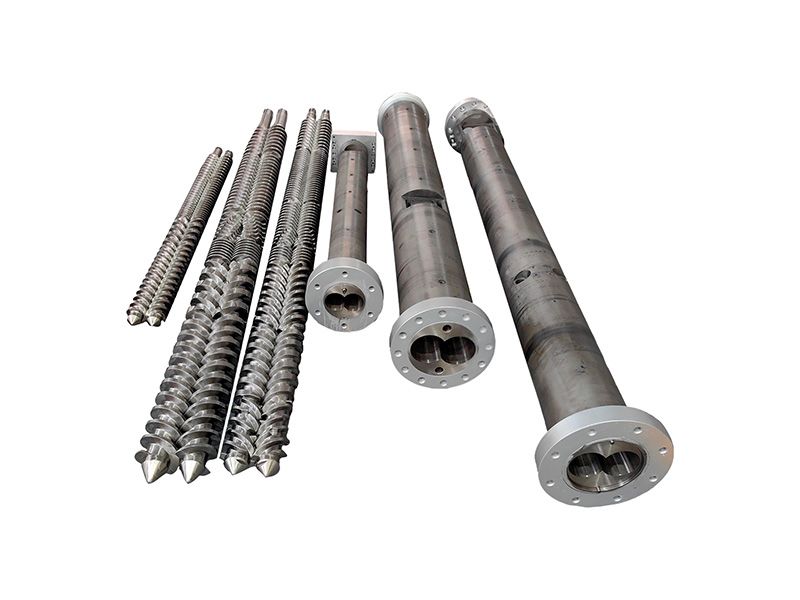

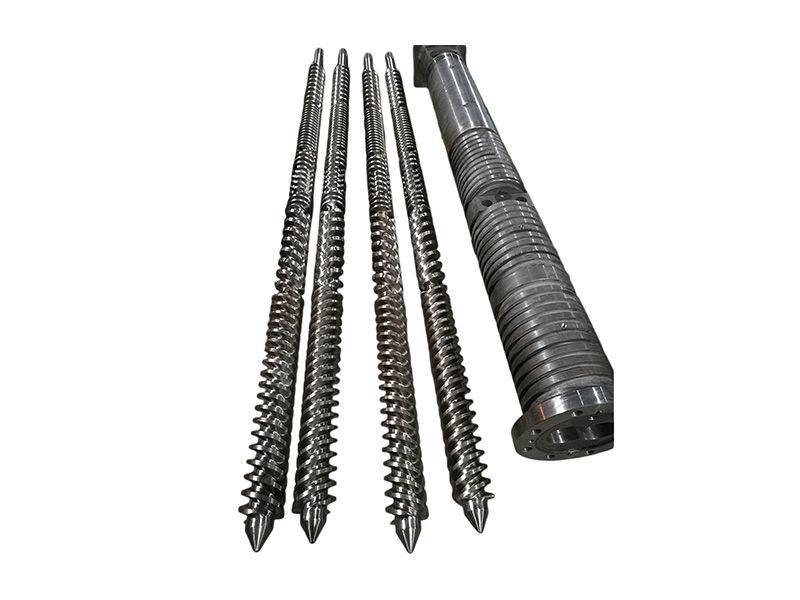

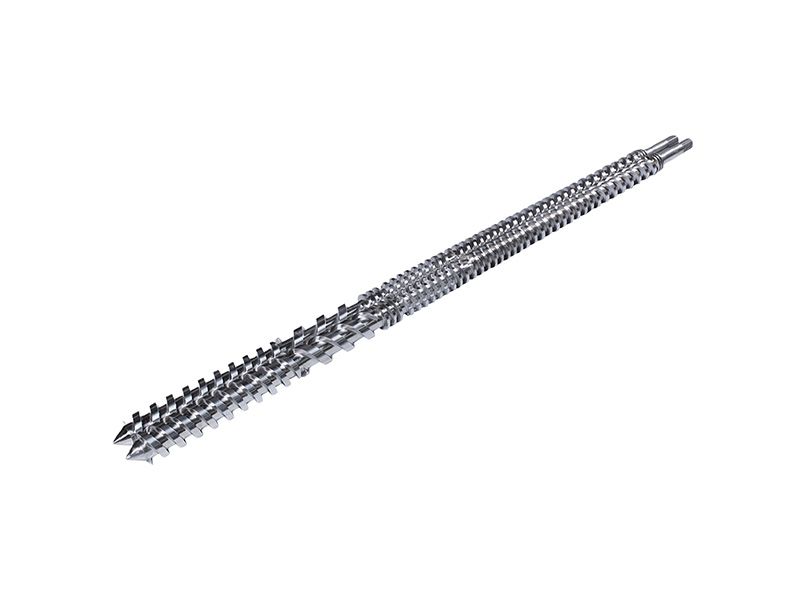

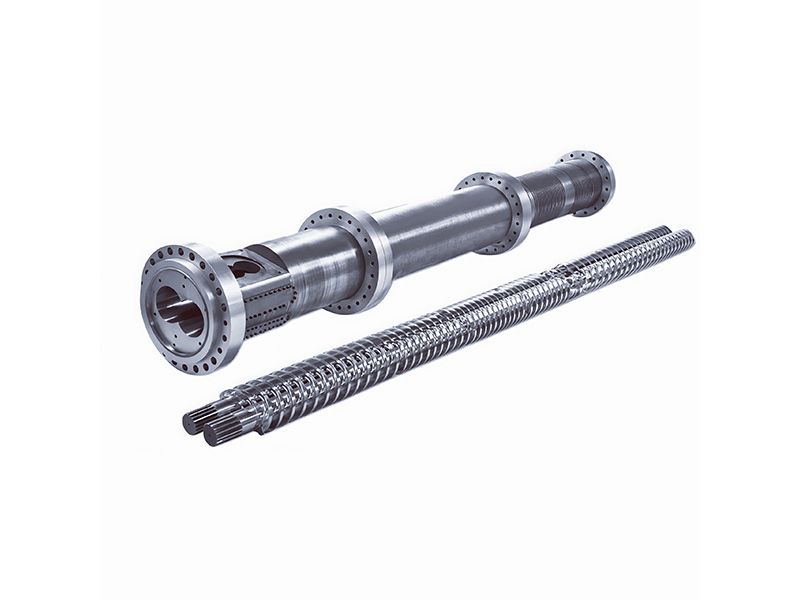

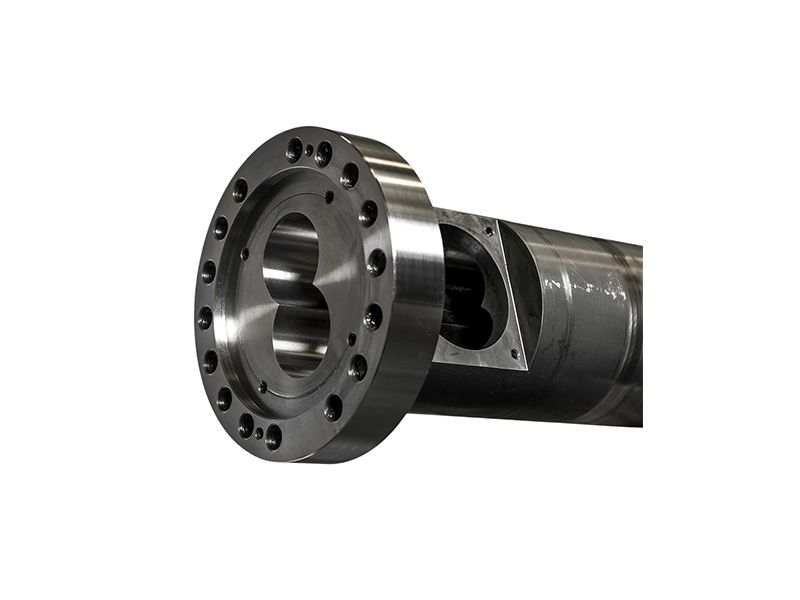

THEYSOHN XTS Counter-Rotating Parallel Twin Screw Barrel

ELESSOHN Barril de parafuso duplo paralelo contra-rotativo-Solução Premium da PIPLL Machinery para Extrusão Global
Fundada em 1945, a Theysohn Extrusion Technology (THEYSOHN) possui mais de 80 anos de experiência em extrusão de plástico, tendo fornecido mais de 40.000 extrusoras em todo o mundo como fabricante de primeira linha. Agora, a PIPLL oferece os tambores de parafuso duplo paralelos contra-rotativos da série XTS, uma solução premium feita sob medida para as aplicações mais exigentes, trazendo a comprovada engenharia alemã da THEYSOHN diretamente para sua linha de produção.
Materiais básicos: 38CrMoAlA, liga de aço
Tamanho:Φ68-Φ136,
L/D: 24D, 26D, 32D 36D - cada um precisamente adaptado aos requisitos específicos do produto e da formulação:
Tratamento: Corpo interno bimetálico e parafuso bimetálico, corpo bimetálico com ranhuras internas e parafuso bimetálico, cilindro de nitretação e parafuso de nitretação, eletrocromismo.

PIPLLaproveita a fabricação alemã de amplo espectro da THEYSOHN, a tecnologia patenteada de desgaste da série T e o design especializado de PVC macio para oferecer desempenho incomparável. A série XTS, projetada com flexibilidade modular, define o padrão da indústria para revestimentos de PVC, produtos de PVC macio e produção de tubos com alto enchimento. AtravésPIPLL, os clientes obtêm acesso a três soluções de ponta em resistência ao desgaste: barris bimetálicos à base de níquel (HRC58-62), ideais para PVC puro e compostos com enchimento baixo a médio, durando de 3 a 4 vezes mais que o aço nitretado padrão; barris bimetálicos de carboneto de tungstênio (HRC65-68) que lidam com mais de 80 peças de formulações com alto teor de enchimento e materiais reciclados, com vida útil superior a 50.000 horas; e parafusos de PVC macio totalmente cromados (Ra≤0,2 μm) que evitam a aderência e a degradação do material – a escolha preferida global para extrusão de PVC macio.

24D: Otimizado para extrusão rápida de tubos e perfis de uso geral, garantindo uma produção eficiente e estável.
26D: Projetado para tubos de alto enchimento e perfis WPC, proporcionando desempenho robusto com formulações de compostos desafiadoras.
32D: Ideal para fabricação de placas de PVC free-foam e pisos de SPC, garantindo excelente plastificação e qualidade do produto.
36D: Especializado em produtos de PVC macio e extrusão de PVC de grau médico, atendendo às mais rigorosas demandas de aplicação.

Vantagens do serviço de personalização PIPLL
• ✅ Substituição compatível de alta precisão de barris de parafuso para toda a gama de modelos THEYSOHN.
• ✅ Otimização estrutural personalizada com base nas fórmulas de materiais dos clientes e nas necessidades de capacidade de produção.
• ✅ Atualização e transformação de máquinas existentes: Fornecendo soluções para atualização de resistência ao desgaste, aumento de capacidade e otimização de processos.

PIPLLgarante que a série XTS cubra quatro relações L/D padrão (24D-36D), apresentando barris modulares segmentados para fácil substituição de seções e manutenção sem complicações. Projetados com precisão de nível mícron com coaxialidade de 0,015 mm, esses barris oferecem mais de 7.000 horas de operação confiável. Eles dominam aplicações, incluindo revestimento externo de PVC (detendo mais de 50% de participação no mercado global), tubulações, produtos de PVC macio, perfis, folhas e compósitos com alto teor de enchimento.
PIPLLvai além, oferecendo barris de rosca Theysohn totalmente personalizados, adaptando cada detalhe para atender às necessidades específicas de processo e formulação. ComPIPLL, você obtém não apenas engenharia alemã premium, mas também personalização de ponta a ponta e suporte global para elevar sua produtividade de extrusão – porquePIPLLestá comprometida em impulsionar seu sucesso com soluções confiáveis e de alto desempenho.

PIPLLModelos principais THEYSOHN compatíveis e parâmetros de capacidade de produção

Modelo não.	Diâmetro nominal do parafuso (mm)	Faixa de relação L/D	Potência do motor (kW)	Faixa de saída de PVC-U (kg/h)	Cenários de aplicativos principais
XTS 68	68	24-32 L/D	45-75	100-350	Tubos de pequeno diâmetro, perfis pequenos, produtos de PVC macio
XTS88	88	24-36 L/D	75-132	250-700	Painéis de parede exterior em PVC, tubos DN110-DN315, folhas de largura média
XTS 108	108	24-36 L/D	132-220	500-1200	Tubos de grande diâmetro, folhas ultralargas, compostos de madeira-plástico com alto teor de enchimento

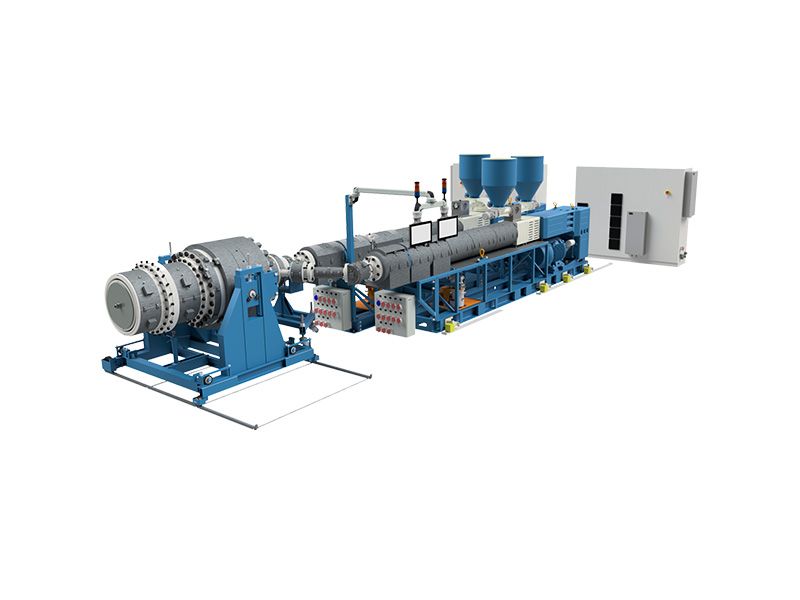

XTS 136	136	24-32 L/D	220-315	900-1800	Tubos de diâmetro extra grande DN400-DN1200, membranas impermeáveis ultralargas

Especificações Técnicas

Barris Bimetálicos PIPLL

Item	Liga PIPLL01	Liga PIPLL02	Liga PIPLL03	Liga PIPLL04
Componentes de liga	Fe+Ni+Cr+B (Fe:65, Ni:14, Cr:8, B:3,5)	Ni+Cr+Co+B	Ni+Cr+Co+V+B	Ni+Wc+Cr+B (Ni:50, Wc:1535, Cr:68,B:2,5~3,2)
Resistência ao desgaste	★★★Muito bom	★★Bom	★★★Muito bom	★★★★Excelente
Resistência à corrosão	★★Bom	★★★Muito bom	★★★Muito bom	★★★Muito bom
Espessura da liga	2~3mm	1,5~2mm	1,5~2mm	1,5~2mm
Dureza	HRC 58-65	HRC 50-58	HRC 55-60	HRC 55-65
Temperatura máxima de trabalho	≤400℃	≤450℃	≤450℃	≤600℃
Coeficiente de Expansão Térmica (RT~250℃)	11,4x10⁻⁶/℃	11,0x10⁻⁶/℃	11,0x10⁻⁶/℃	11,5x10⁻⁶/℃
Coeficiente de Expansão Térmica (RT~400℃)	11,4x10⁻⁶/℃	11,4x10⁻⁶/℃	12,4x10⁻⁶/℃	12x10⁻⁶/℃
Faixa de comprimento viável	700 mm ~ 3000 mm por peça
Aço base comumente usado	40Cr, 42CrMo

Padrão de classificação:★★★★Excelente;★★★Muito bom;★★Bom

Parafusos bimetálicos PIPLL

Item	Ni60	CoImonoy 56	CoImonoy 83
Tipos de parafusos compatíveis	Parafuso Único, Parafuso Paralelo Duplo, Parafuso Cônico Duplo
Componentes de liga	Ni+Cr+Fe+Si (Ni:65, Cr:17, Fe:15, Si:5)	Ni+Cr+Si+Fe (Ni: 68, Cr:18, Si:5, Fe:5)	Ni+Wc+Cr+C (Ni:40, Wc:34, Cr:20, C:2)
Resistência ao desgaste	★★★Muito bom	★★★Muito bom	★★★★Excelente
Resistência à corrosão	★★★★Excelente	★★★★Excelente	★★★★Excelente
Espessura da Liga	1 ~ 1,5 mm	1 ~ 1,5 mm	1 ~ 1,5 mm
Dureza	HRC 56-62	HRC 46~61	CDH 43-48
Conteúdo recomendado de fibra de vidro	Menos de 10%
Faixa de comprimento viável	Personalizado em qualquer comprimento conforme necessário
Aço base comumente usado	38CrMoAlA(1,8509), 34CrAINi7(1,8550), 31CrMoV9(1,8519)
