Tuyau ondulé en PVC

Vis d'extrusion de tuyaux ondulés en PVC PIPLL | Solutions à simple et double paroi
Avec plus de 20 ans d’expertise, PIPLL est leader dans les systèmes d’extrusion à vis et à barillet haute performance. Nos vis pour tuyaux ondulés en PVC PIPLL sont conçues pour la thermosensibilité du PVC et le formage des tuyaux ondulés. PIPLL propose des solutions sur mesure pour les petits tuyaux à simple paroi ou les grands tuyaux à double paroi, optimisant ainsi la productivité, la qualité et la durée de vie des équipements. PIPLL s'adapte parfaitement à tous les extrudeurs grand public, y compris KraussMaffei et Jwell.

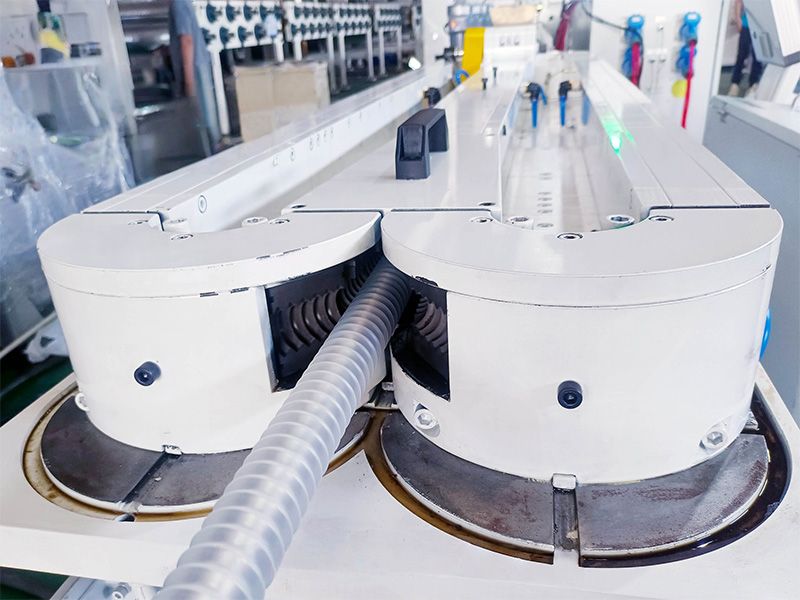

PIPLL simple paroi Vis pour tuyaux ondulés en PVC
Conçues pour les lignes à grande vitesse, les vis simple paroi PIPLL présentent une alimentation optimisée et une compression progressive. Ils fournissent 300 à 800 kg/h, maintiennent la fluctuation de la température de fusion à ±2°C et réduisent la consommation d'énergie de 15 à 20 %. Compatibles avec les extrudeuses bivis parallèles Φ45-Φ92 mm et coniques Φ51-Φ110 mm, elles conviennent aux tuyaux DN16-DN400.

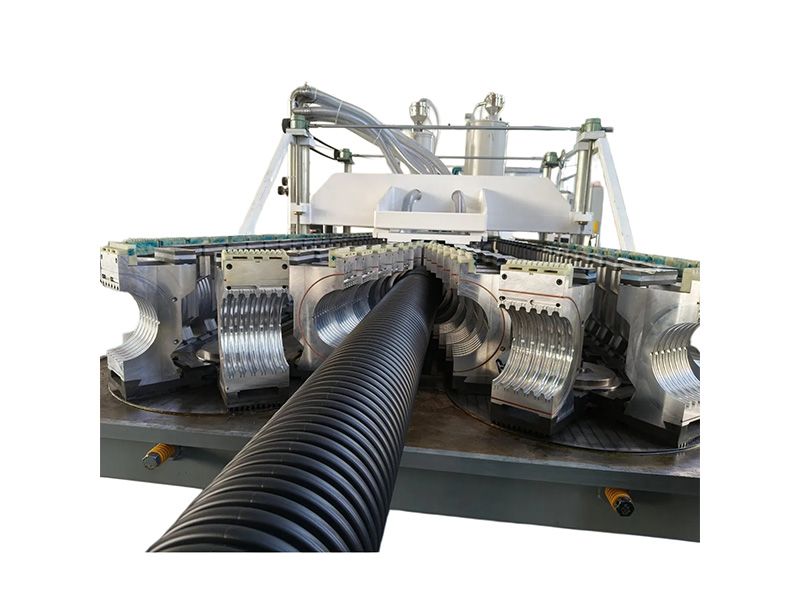

PIPLL Double Paroije Vis pour tuyaux ondulés en PVC
Les vis à double paroi PIPLL optimisent la formation simultanée des parois intérieure et extérieure et une rigidité annulaire élevée. Un système de mélange en trois étapes garantit l'uniformité, tandis qu'un contrôle précis de la compression (2,0:1-2,5:1) augmente la rigidité de l'anneau de 10 à 15 % pour répondre aux normes SN8+. Ils prennent en charge les extrudeuses à double vis parallèles de Φ80-Φ132 mm et coniques de Φ65-Φ150 mm pour les tuyaux DN110-DN1200.

Technologie et qualité de base de PIPLL
PIPLL présente un cisaillement dégradé breveté pour empêcher la décomposition par fusion, un mélange barrière pour une finition de surface 50 % meilleure et une résistance à l'usure bimétallique (HRC58-62) pour une durabilité 3 à 5 fois supérieure. Le contrôle précis de la température garantit une précision de ± 1,5 °C.
PIPLL offre une personnalisation de bout en bout et une qualité certifiée ISO 9001, avec des vis usinées CNC (précision de ±0,05 mm) et une inspection rigoureuse.

Spécifications techniques des vis pour tuyaux ondulés en PVC PIPLL

Élément de paramètre	Vis pour tuyau ondulé à paroi simple	Vis pour tuyau ondulé à double paroi	Remarques
Type de vis	Double vis parallèle / Double vis conique	Double vis parallèle / Double vis conique	PIPLL optimisé exclusivement pour la poudre PVC
Diamètre de vis	Φ45 / Φ51 / Φ65 / Φ80 / Φ92	Φ65 / Φ80 / Φ92 / Φ110 / Φ132	Personnalisable selon votre modèle d'extrudeuse
Rapport L/D	25:1 - 30:1	28:1 - 35:1	PIPLL recommande ≥30:1 pour les tuyaux à double paroi
Taux de compression	1,8:1 - 2,2:1	2,0:1 - 2,5:1	Ajustable en fonction de votre formule matérielle
Matériau de la vis	38CrMoAlA + Coulée centrifuge bimétallique	38CrMoAlA + Coulée centrifuge bimétallique	Dureté de surface HRC58-62
Matériau du canon	38CrMoAlA + revêtement en alliage à haute usure	38CrMoAlA + revêtement en alliage à haute usure	Résistance à la corrosion et à l'usure considérablement améliorée par PIPLL
Traitement de surface	Nitruration + Surface en alliage + Polissage miroir	Nitruration + Surface en alliage + Polissage miroir	Améliore la résistance à la corrosion et la fluidité du matériau
Méthode de chauffage	Réchauffeur en fonte d'aluminium/réchauffeur en céramique	Réchauffeur en fonte d'aluminium/réchauffeur en céramique	Contrôle de température de zone indépendant PIPLL
Méthode de refroidissement	Refroidissement par air + refroidissement par eau central à vis	Refroidissement par air + refroidissement par eau central à vis	Contrôle précis de la température pour éviter la décomposition des matériaux
Sortie d'extrusion maximale	300 - 800kg/h	500 - 1200kg/h	Selon le modèle d'extrudeuse et la formule du matériau
Diamètre de tuyau applicable	DN16 - DN400 mm	DN110 - DN1200 mm	Couverture complète de la série par PIPLL
Durée de vie de conception	Vis ≥ 18 mois, baril ≥ 36 mois	Vis ≥ 18 mois, baril ≥ 36 mois	Dans des conditions normales de production et de maintenance des produits PIPLL

Remarque : Les paramètres ci-dessus concernent la série de tuyaux ondulés en PVC standard PIPLL. Veuillez fournir votre marque et modèle d'extrudeuse spécifiques (par exemple, KraussMaffei, Cincinnati, Jwell, etc.), et PIPLL fournira des services de personnalisation précis.

Problèmes de production courants et solutions PIPLL

Problème de production	Cause fondamentale avec des vis standard	Solution de vis spécialisée PIPLL
Jaunissement des tuyaux et taches noires	Chaleur de cisaillement excessive provoquant une décomposition locale du PVC	Conception à faible gradient de cisaillement + refroidissement par eau à noyau de vis pour contrôler la température de fusion
Mauvaise formation d’ondulation et forme irrégulière	Pression de fusion instable et plastification inégale	Section de mélange barrière + zone d'homogénéisation optimisée pour stabiliser la pression d'extrusion
Épaisseur de paroi inégale et rigidité annulaire insuffisante	Viscosité de fusion et fluctuation de température incohérentes	Système de mélange en trois étapes + contrôle précis de la température pour garantir l'uniformité de la fonte
Points blancs et particules non fondues dans les tuyaux	Plastification incomplète	Structure barrière en spirale pour écraser toutes les particules non fondues
Usure rapide des vis et durée de vie courte	Faible dureté du matériau et mauvaise résistance à l'usure	Processus de coulée centrifuge bimétallique, résistance à l'usure 3 à 5 fois supérieure
Faible rendement et consommation d'énergie élevée	Faible efficacité de transport et résistance élevée au flux de matériaux	Section d'alimentation grand volume + profil de filetage optimisé pour améliorer l'efficacité du convoyage

Domaines d'application et pourquoi choisir PIPLL
Domaines d'application

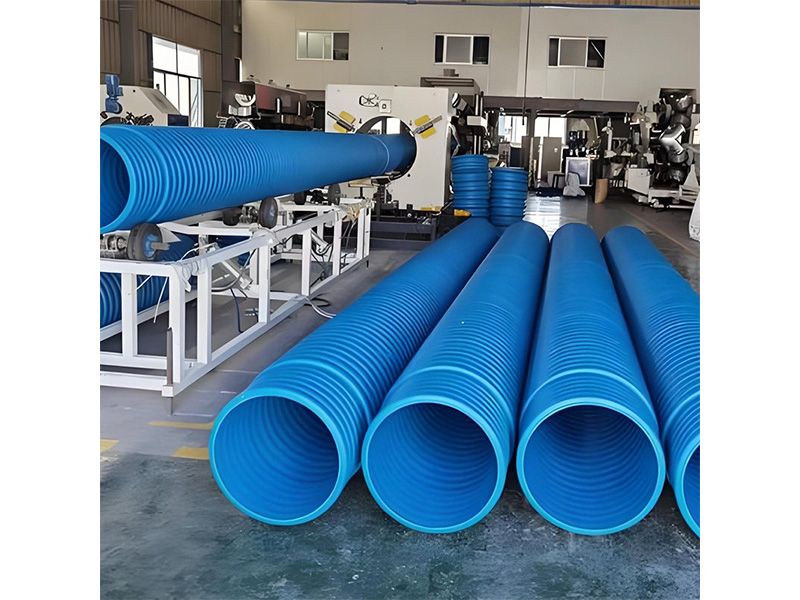

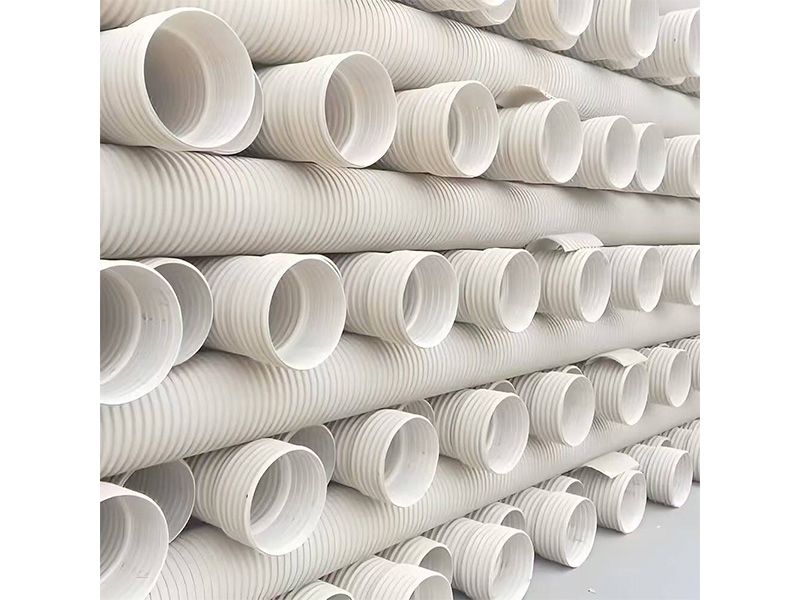

· Ingénierie municipale :Tuyaux ondulés à double paroi en PVC PIPLL pour le drainage, les eaux usées et la récupération des eaux de pluie.

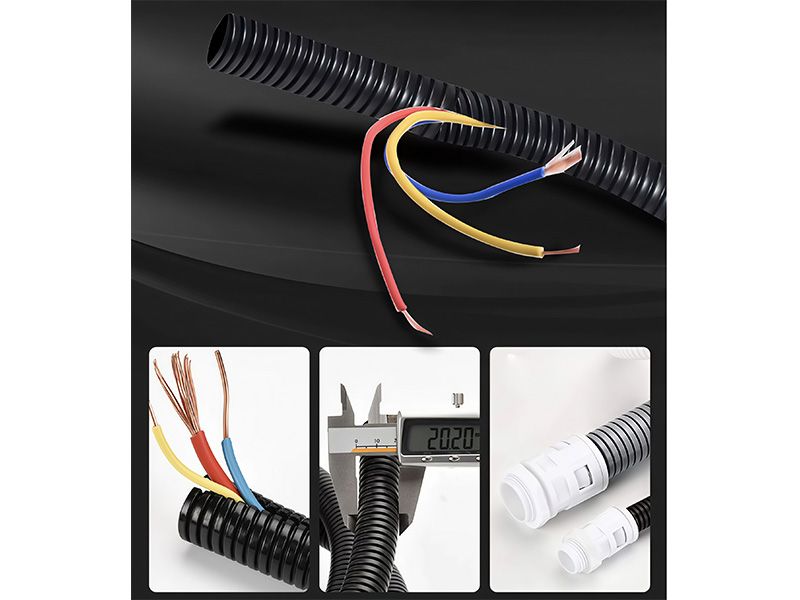

· Télécommunications et électricité :Tuyaux ondulés à simple paroi en PVC PIPLL pour la sécurisation des câbles de communication et d'alimentation.
· Construction:Tuyaux ondulés en PVC PIPLL pour l'approvisionnement en eau, le drainage, la ventilation et les conduits électriques des bâtiments.
· Irrigation agricole :Tuyaux ondulés en PVC PIPLL pour l'irrigation et le drainage des terres agricoles.
· Applications industrielles :Tuyaux ondulés en PVC PIPLL pour le transport de fluides dans les secteurs chimique, minier et autres.

Pourquoi choisir PIPLL
· Équipe d'experts PIPLL :Les ingénieurs PIPLL comptent plus de 20 ans d'expérience en R&D en extrusion, avec une maîtrise approfondie des propriétés du PVC et de la production de tubes ondulés.
· Installations avancées PIPLL :PIPLL exploite des centres CNC de haute précision pour garantir une précision et une qualité supérieures des produits.
· Bilan mondial de PIPLL :PIPLL a servi plus de 500 fabricants de tubes ondulés dans le monde, exportant vers plus de 30 pays.
· Service rapide PIPLL :PIPLL offre une assistance technique 7 × 24, avec des commandes urgentes livrées en 15 jours pour minimiser les temps d'arrêt.
· Assurance après-vente PIPLL :Tous les produits PIPLL bénéficient d'une assistance technique et d'une maintenance à vie.
Les vis et barils pour tuyaux ondulés en PVC PIPLL garantissent une production stable, un rendement plus élevé et des coûts réduits ! Partagez votre modèle d'extrudeuse, les spécifications de votre produit et vos exigences, et PIPLL adaptera la solution optimale à votre entreprise.
