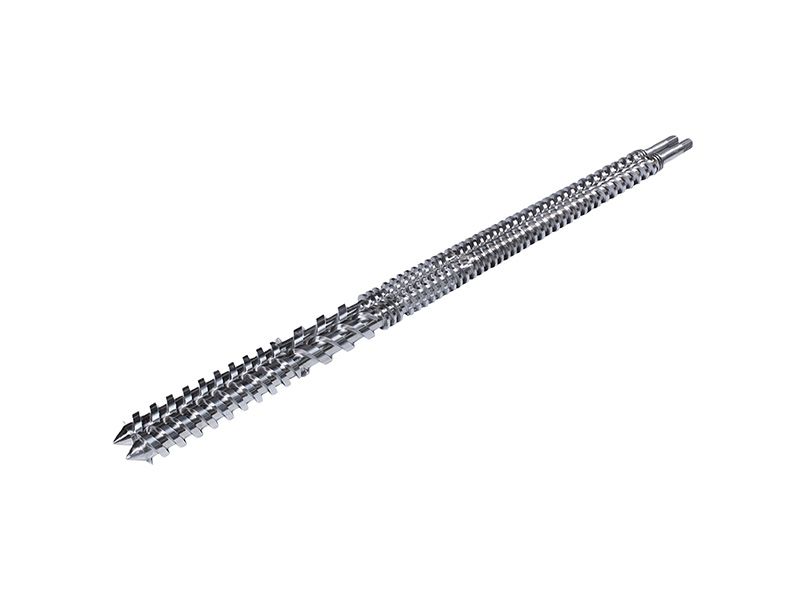

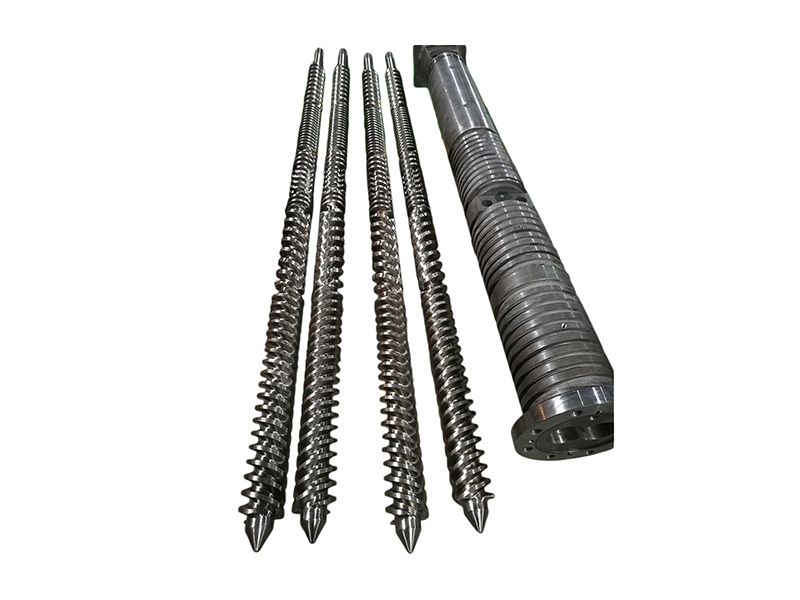

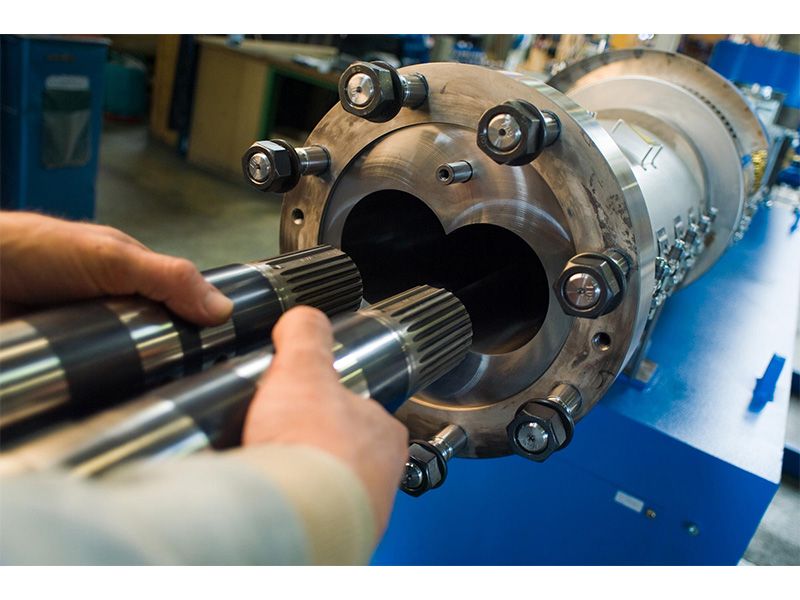

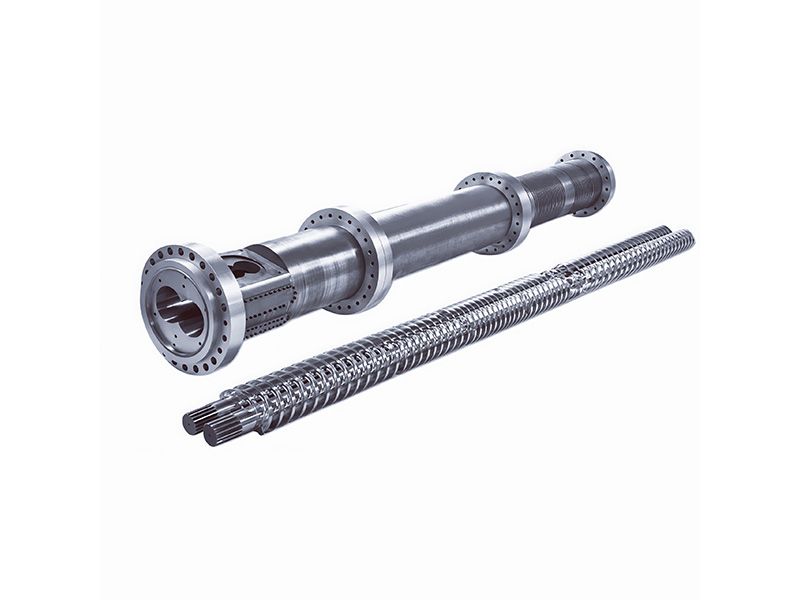

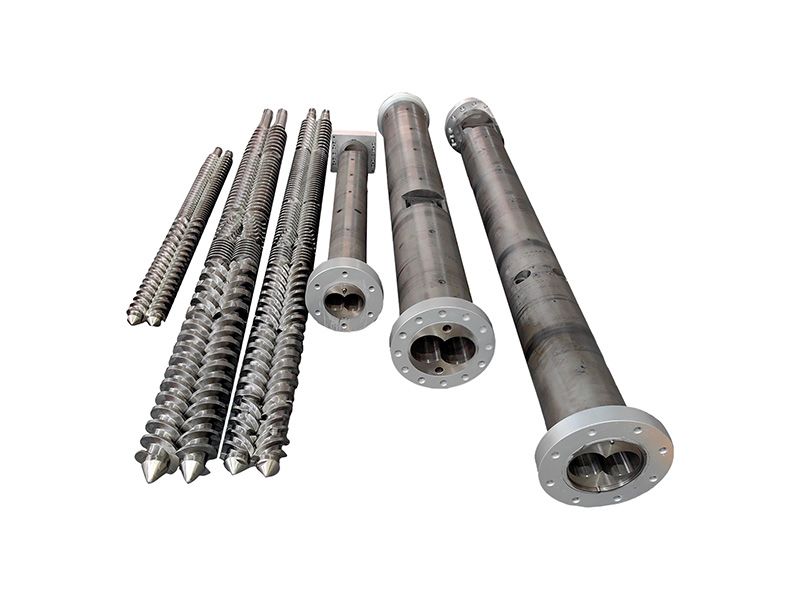

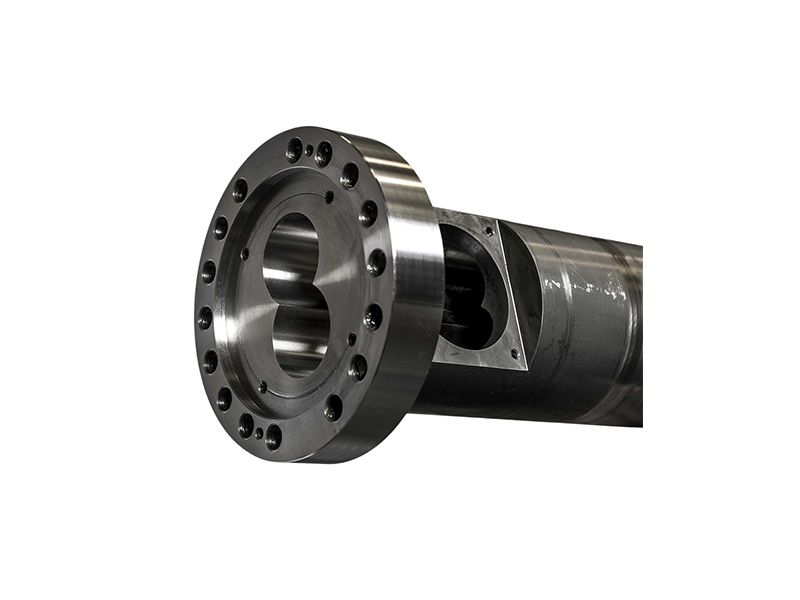

Baril à double vis parallèle contrarotatif THEYSOHN XTS

THEYSOHN Canon à double vis parallèle contrarotatif—La solution haut de gamme de PIPLL Machinery pour l'extrusion mondiale
Fondée en 1945, Theysohn Extrusion Technology (THEYSOHN) possède plus de 80 ans d'expertise dans l'extrusion de plastique, ayant livré plus de 40 000 extrudeuses dans le monde en tant que fabricant de premier plan. Désormais, PIPLL propose les barils à double vis parallèles contrarotatifs de la série XTS, une solution haut de gamme adaptée aux applications les plus exigeantes, apportant l'ingénierie allemande éprouvée de THEYSOHN directement sur votre ligne de production.
Matériaux de base : 38CrMoAlA, acier allié
Taille:Φ68-Φ136,
L/D : 24D, 26D, 32D 36D — chacun étant précisément adapté aux exigences spécifiques du produit et de la formulation :
Traitement : Canon de boîtier intérieur bimétallique et vis bimétallique, canon à rainures intérieures bimétalliques et vis bimétallique, canon de nitruration et vis de nitruration, électro-chromisme.

PIPLLexploite la fabrication allemande à spectre complet de THEYSOHN, la technologie d'usure brevetée de la série T et la conception spécialisée en PVC souple pour offrir des performances inégalées. La série XTS, conçue avec une flexibilité modulaire, établit la norme industrielle pour les revêtements en PVC, les produits en PVC souple et la production de tuyaux hautement chargés. À traversPIPLL, les clients ont accès à trois solutions de pointe résistantes à l'usure : des barils bimétalliques à base de nickel (HRC58-62) idéaux pour le PVC pur et les composés faiblement à moyennement chargés, durent 3 à 4 fois plus longtemps que l'acier nitruré standard ; des fûts bimétalliques en carbure de tungstène (HRC65-68) traitant plus de 80 pièces de formulations hautement chargées et de matériaux recyclés, avec une durée de vie supérieure à 50 000 heures ; et des vis en PVC souple entièrement chromées (Ra≤0,2 μm) qui empêchent le collage et la dégradation du matériau : le choix préféré mondial pour l'extrusion de PVC souple.

24D : optimisé pour l'extrusion rapide de tuyaux et de profilés à usage général, garantissant une production efficace et stable.
26D : Conçu pour les tuyaux à forte charge et les profilés WPC, offrant des performances robustes avec des formulations de composés difficiles.
32D : Idéal pour la fabrication de panneaux en mousse sans PVC et de revêtements de sol SPC, garantissant une excellente plastification et une excellente qualité du produit.
36D : Spécialisé dans les produits en PVC souple et l'extrusion de PVC de qualité médicale, répondant aux exigences d'application les plus strictes.

Avantages du service de personnalisation PIPLL
• ✅ Remplacement compatible de haute précision des barillets de vis pour toute la gamme de modèles THEYSOHN.
• ✅ Optimisation structurelle personnalisée basée sur les formules de matériaux des clients et les besoins en capacité de production.
• ✅ Mise à niveau et transformation des machines existantes : fournir des solutions pour l'amélioration de la résistance à l'usure, l'amélioration des capacités et l'optimisation des processus.

PIPLLgarantit que la série XTS couvre quatre rapports L/D standard (24D-36D), avec des barillets modulaires segmentés pour un remplacement facile des sections et un entretien sans tracas. Conçus avec précision au micron avec une coaxialité inférieure à 0,015 mm, ces barillets offrent plus de 7 000 heures de fonctionnement fiable. Ils dominent les applications, notamment les revêtements extérieurs en PVC (détenant plus de 50 % de part de marché mondial), les canalisations, les produits en PVC souple, les profilés, les feuilles et les composites à haute charge.
PIPLLva plus loin en proposant des fûts à vis Theysohn entièrement personnalisés, adaptant chaque détail pour répondre aux besoins spécifiques du processus et de la formulation. AvecPIPLL, vous bénéficiez non seulement d'une ingénierie allemande haut de gamme, mais aussi d'une personnalisation de bout en bout et d'une assistance mondiale pour augmenter votre productivité d'extrusion, carPIPLLs'engage à alimenter votre réussite avec des solutions fiables et performantes.

PIPLLPrincipaux modèles THEYSOHN compatibles et paramètres de capacité de production

Numéro de modèle.	Diamètre nominal de la vis (mm)	Plage de rapport L/D	Puissance du moteur (kW)	Plage de sortie PVC-U (kg/h)	Scénarios d'application de base
XTS68	68	24-32 L/D	45-75	100-350	Tuyaux de petit diamètre, petits profilés, produits en PVC souple
XTS88	88	24-36 L/D	75-132	250-700	Panneaux muraux extérieurs en PVC, tuyaux DN110-DN315, tôles de largeur moyenne
XTS108	108	24-36 L/D	132-220	500-1200	Tuyaux de grand diamètre, tôles ultra-larges, composites bois-plastique hautement chargés
XTS136	136	24-32 L/D	220-315	9h00-18h00	Tuyaux de très grand diamètre DN400-DN1200, membranes étanches ultra-larges

Spécifications techniques

Barils bimétalliques PIPLL

Article	Alliage PIPLL01	Alliage PIPLL02	Alliage PIPLL03	Alliage PIPLL04
Composants en alliage	Fe+Ni+Cr+B (Fe : 65, Ni : 14, Cr : 8, B : 3,5)	Ni+Cr+Co+B	Ni+Cr+Co+V+B	Ni+Wc+Cr+B (Ni:50, Wc:1535, Cr:68, B : 2,5 ~ 3,2)
Résistance à l'usure	★★★Très bien	★★Bien	★★★Très bien	★★★★Excellent
Résistance à la corrosion	★★Bien	★★★Très bien	★★★Très bien	★★★Très bien
Épaisseur de l'alliage	2~3mm	1,5 ~ 2 mm	1,5 ~ 2 mm	1,5 ~ 2 mm
Dureté	HRC 58-65	HRC 50-58	HRC55-60	HRC55-65
Température de fonctionnement maximale	≤400℃	≤450℃	≤450℃	≤600℃
Coefficient de dilatation thermique (RT~250℃)	11,4x10⁻⁶/℃	11,0x10⁻⁶/℃	11,0x10⁻⁶/℃	11,5x10⁻⁶/℃
Coefficient de dilatation thermique (RT~400℃)	11,4x10⁻⁶/℃	11,4x10⁻⁶/℃	12,4x10⁻⁶/℃	12x10⁻⁶/℃
Plage de longueur réalisable	700mm~3000mm par pièce
Acier de base couramment utilisé	40Cr, 42CrMo

Norme de notation :★★★★Excellent;★★★Très bien;★★Bien

Vis bimétalliques PIPLL

Article	Ni60	CoImonoy 56	CoImonoy 83
Types de vis compatibles	Vis simple, vis parallèle double, vis conique double
Composants en alliage	Ni+Cr+Fe+Si (Ni : 65, Cr : 17, Fe : 15, Si : 5)	Ni+Cr+Si+Fe (Ni : 68, Cr : 18, Si : 5, Fe : 5)	Ni+Wc+Cr+C (Ni : 40, Wc : 34, Cr : 20, C : 2)
Résistance à l'usure	★★★Très bien	★★★Très bien	★★★★Excellent
Résistance à la corrosion	★★★★Excellent	★★★★Excellent	★★★★Excellent
Épaisseur de l'alliage	1 ~ 1,5 mm	1 ~ 1,5 mm	1 ~ 1,5 mm
Dureté	HRC 56-62	HRC46 ~ 61	HRC 43-48
Teneur recommandée en fibre de verre	Moins de 10 %
Plage de longueur réalisable	Personnalisé n'importe quelle longueur selon les besoins
Acier de base couramment utilisé	38CrMoAlA(1,8509), 34CrAINi7(1,8550), 31CrMoV9(1,8519)
