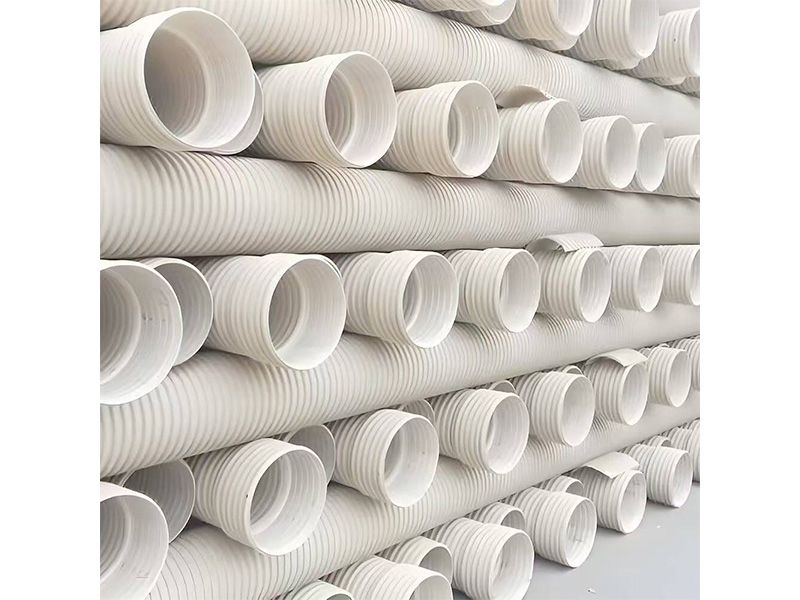

Гофрированные трубы из ПВХ

PIPLL Экструзионные шнеки для гофрированных труб из ПВХ | Решения с одинарными и двойными стенками
Обладая более чем 20-летним опытом, PIPLL является лидером в области высокопроизводительных экструзионных шнековых и цилиндрических систем. Наши шурупы для гофрированных труб PIPLL из ПВХ разработаны с учетом термочувствительности ПВХ и формирования гофрированных труб. PIPLL предлагает индивидуальные решения для небольших одностенных и больших двустенных труб, обеспечивая максимальную производительность, качество и срок службы оборудования. PIPLL идеально подходит для всех основных экструдеров, включая KraussMaffei и Jwell.

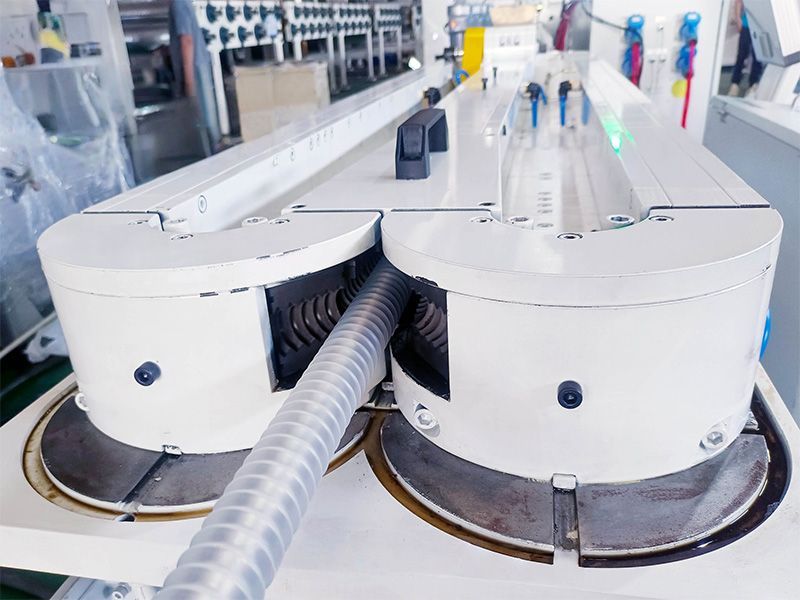

PIPLL одностенный Винты для гофрированных труб ПВХ
Разработанные для высокоскоростных линий, одностенные шнеки PIPLL отличаются оптимизированной подачей и постепенным сжатием. Они обеспечивают производительность 300–800 кг/ч, поддерживают колебания температуры расплава в пределах ±2°C и сокращают потребление энергии на 15–20%. Совместимы с параллельными экструдерами диаметром 45–92 мм и коническими двухшнековыми экструдерами диаметром 51–110 мм, подходят для труб DN16–DN400.

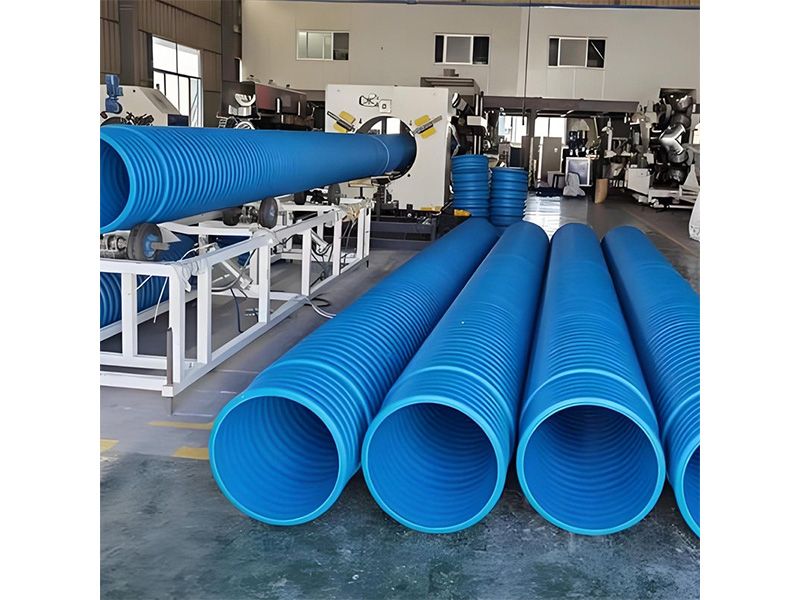

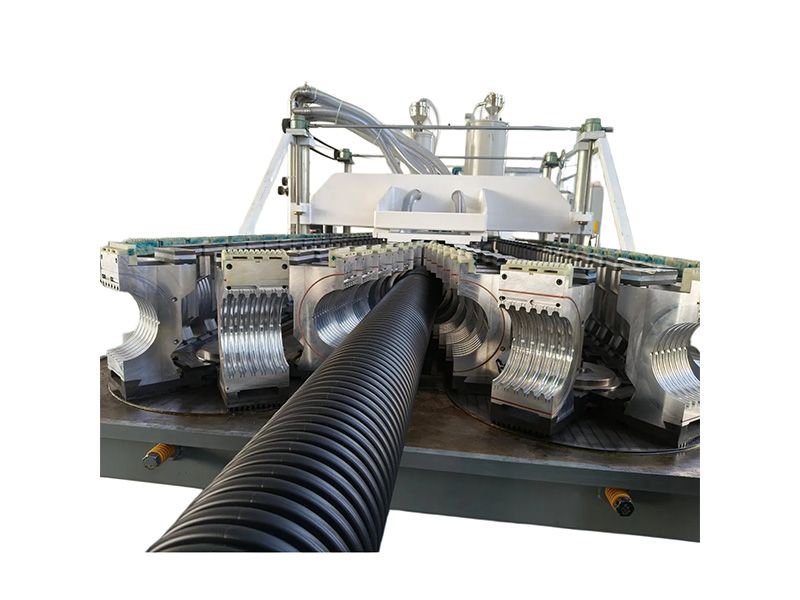

PIPLL Двойная стенал Винты для гофрированных труб ПВХ
Шурупы PIPLL с двойными стенками оптимизируют одновременное формирование внутренней и внешней стенок и обеспечивают высокую кольцевую жесткость. Трехступенчатая система смешивания обеспечивает однородность, а точный контроль сжатия (2,0:1–2,5:1) повышает жесткость кольца на 10–15 %, чтобы соответствовать стандартам SN8+. Они поддерживают параллельные двухшнековые экструдеры диаметром 80–132 мм и конические двухшнековые экструдеры диаметром 65–150 мм для труб DN110–DN1200.

Основные технологии и качество PIPLL
PIPLL имеет запатентованную технологию градиентного сдвига для предотвращения разложения расплава, барьерное смешивание для улучшения качества поверхности на 50 % и биметаллическую износостойкость (HRC58-62) для увеличения срока службы в 3–5 раз. Прецизионный контроль температуры обеспечивает точность ±1,5°C.
PIPLL предлагает комплексную настройку и качество, сертифицированное по стандарту ISO 9001, с винтами, обработанными на станке с ЧПУ (точность ± 0,05 мм), и строгим контролем.

Технические характеристики винта для гофрированной трубы ПВХ PIPLL

Параметр Элемент	Винт для одностенной гофрированной трубы	Винт для гофрированной трубы с двойной стенкой	Примечания
Тип винта	Параллельный двухвинтовой / конический двухвинтовой	Параллельный двухвинтовой / конический двухвинтовой	PIPLL оптимизирован исключительно для порошка ПВХ.
Диаметр винта	45/51/65/80/92	65/80/92/110/132	Настраивается под вашу модель экструдера
Соотношение L/D	25:1 - 30:1	28:1 - 35:1	PIPLL рекомендует ≥30:1 для труб с двойными стенками.
Степень сжатия	1,8:1 - 2,2:1	2,0:1 - 2,5:1	Точная настройка на основе формулы вашего материала
Материал винта	38CrMoAlA + биметаллическое центробежное литье	38CrMoAlA + биметаллическое центробежное литье	Твердость поверхности HRC58-62
Материал ствола	38CrMoAlA + вкладыш из износостойкого сплава	38CrMoAlA + вкладыш из износостойкого сплава	Значительно улучшенная устойчивость к коррозии и износу благодаря PIPLL.
Обработка поверхности	Азотирование + наплавка + зеркальная полировка	Азотирование + наплавка + зеркальная полировка	Повышает коррозионную стойкость и текучесть материала.
Метод нагрева	Литой алюминиевый нагреватель/керамический нагреватель	Литой алюминиевый нагреватель/керамический нагреватель	PIPLL независимый контроль температуры зоны
Метод охлаждения	Воздушное охлаждение + винтовое центральное водяное охлаждение	Воздушное охлаждение + винтовое центральное водяное охлаждение	Точный контроль температуры для предотвращения разложения материала
Максимальная производительность экструзии	300 - 800 кг/ч	500 - 1200 кг/ч	В зависимости от модели экструдера и формулы материала
Применимый диаметр трубы	Ду16 - Ду400 мм	Ду110 - Ду1200 мм	Полное освещение серии PIPLL
Расчетный срок службы	Шнек ≥ 18 месяцев, ствол ≥ 36 месяцев	Шнек ≥ 18 месяцев, ствол ≥ 36 месяцев	При нормальных условиях производства и обслуживания продукции PIPLL.

Примечание. Вышеуказанные параметры относятся к стандартной серии гофрированных труб из ПВХ PIPLL. Укажите конкретную марку и модель экструдера (например, KraussMaffei, Cincinnati, Jwell и т. д.), и PIPLL предоставит услуги точной настройки.

Общие производственные проблемы и решения PIPLL

Производственный выпуск	Основная причина со стандартными винтами	Специализированное винтовое решение PIPLL
Пожелтение труб и черные пятна	Чрезмерное тепло сдвига, вызывающее локальное разложение ПВХ.	Конструкция с градиентом с низким сдвигом + водяное охлаждение шнекового сердечника для контроля температуры расплава
Плохое формирование гофра и неправильная форма	Нестабильное давление расплава и неравномерная пластификация.	Барьерная секция смешивания + оптимизированная зона гомогенизации для стабилизации давления экструзии
Неравномерная толщина стенок и недостаточная кольцевая жесткость	Непостоянная вязкость расплава и колебания температуры.	Трехступенчатая система смешивания + прецизионный контроль температуры для обеспечения однородности расплава.
Белые пятна и нерасплавленные частицы в трубах	Неполная пластификация	Спиральная барьерная структура для измельчения всех нерасплавленных частиц.
Быстрый износ винтов и короткий срок службы	Низкая твердость материала и плохая износостойкость.	Биметаллический процесс центробежного литья, износостойкость в 3-5 раз выше.
Низкая производительность и высокое энергопотребление	Низкая эффективность транспортировки и высокое сопротивление потоку материала.	Секция подачи большого объема + оптимизированный профиль резьбы для повышения эффективности транспортировки

Области применения и почему выбирают PIPLL
Области применения
· Муниципальное строительство:PIPLL Гофрированные трубы с двойными стенками из ПВХ для дренажа, сточных вод и сбора дождевой воды.

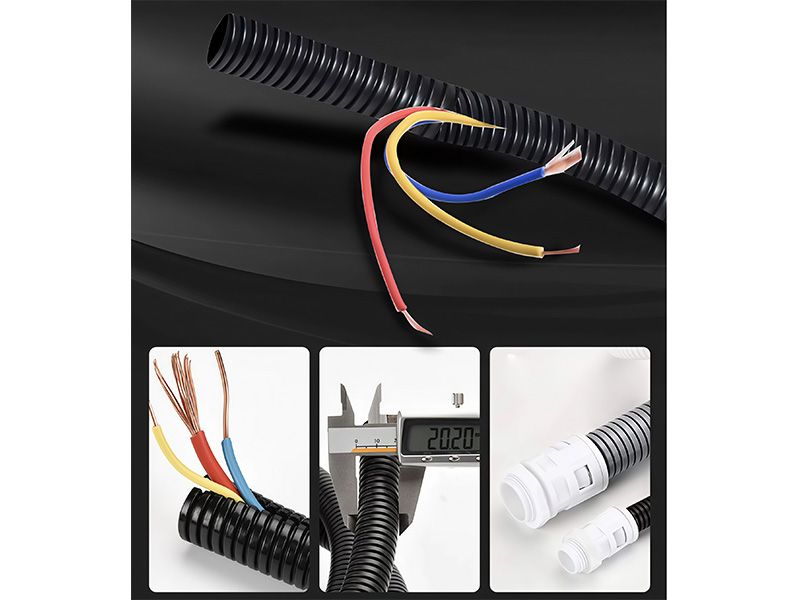

· Телекоммуникации и энергетика:PIPLL Одностенные гофрированные трубы из ПВХ для защиты коммуникационных и силовых кабелей.
· Строительство:Гофрированные трубы ПВХ PIPLL для строительства водопроводов, канализации, вентиляции и электропроводки.
· Сельскохозяйственное орошение:Гофрированные трубы ПВХ PIPLL для орошения и дренажа сельскохозяйственных угодий.
· Промышленное применение:PIPLL Гофрированные трубы из ПВХ для транспортировки жидкостей в химической, горнодобывающей и других отраслях.

Почему стоит выбрать PIPLL
· Экспертная группа PIPLL:Инженеры PIPLL имеют более чем 20-летний опыт исследований и разработок в области экструзии, глубокие знания свойств ПВХ и производства гофрированных труб.
· Расширенные возможности PIPLL:PIPLL использует высокоточные центры с ЧПУ, чтобы гарантировать превосходную точность и качество продукции.
· Глобальный послужной список PIPLL:PIPLL обслуживает более 500 производителей гофрированных труб по всему миру, экспортируя свою продукцию в более чем 30 стран.
· Быстрая служба PIPLL:PIPLL предлагает круглосуточную техническую поддержку, при этом срочные заказы доставляются в течение 15 дней, чтобы минимизировать время простоя.
· Гарантия послепродажного обслуживания PIPLL:Все продукты PIPLL имеют пожизненную техническую поддержку и обслуживание.
Винты и цилиндры для гофрированных труб ПВХ PIPLL обеспечивают стабильное производство, более высокую производительность и низкие затраты! Поделитесь своей моделью экструдера, характеристиками продукта и требованиями, и PIPLL подберет оптимальное решение для вашего бизнеса.
