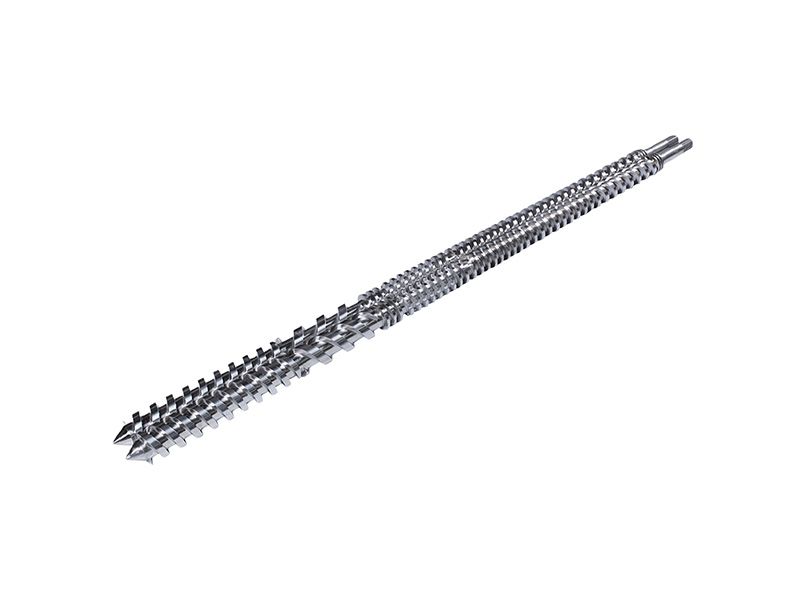

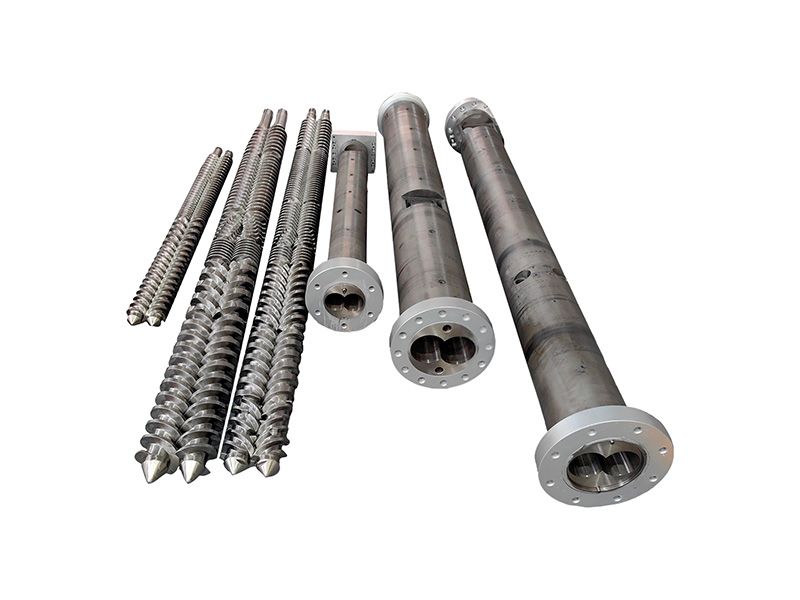

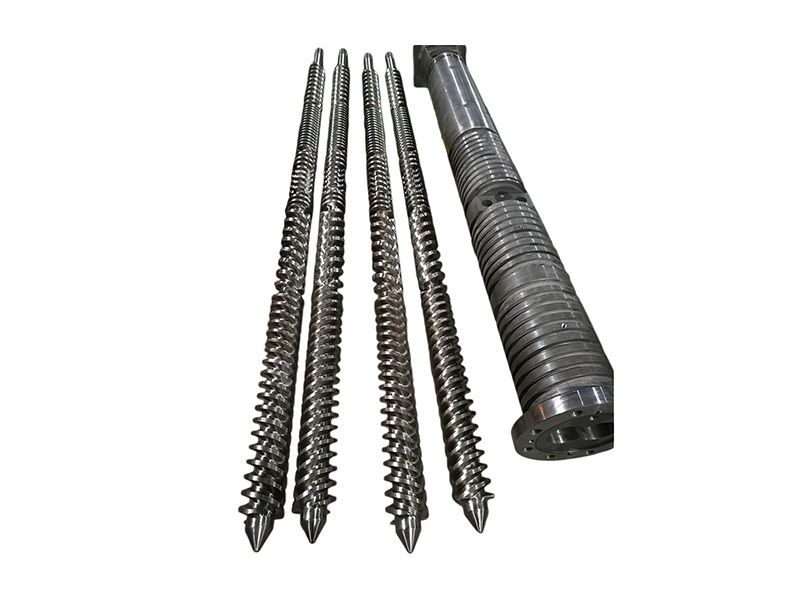

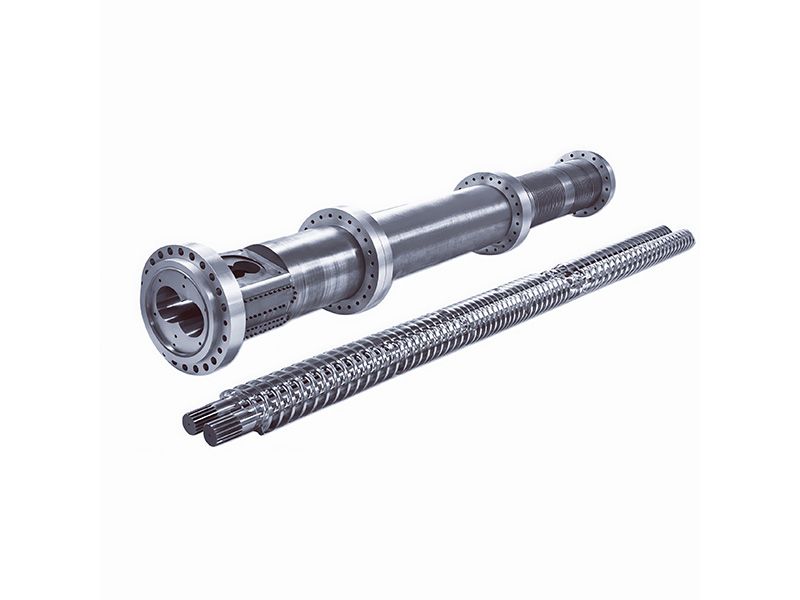

THEYSOHN XTS Параллельный двухшнековый ствол встречного вращения

ТЕЙСОН Параллельный двухвинтовой ствол встречного вращения—Премиум-решение PIPLL Machinery для глобальной экструзии
Компания Theysohn Extrusion Technology (THEYSOHN), основанная в 1945 году, может похвастаться более чем 80-летним опытом в области экструзии пластмасс, поставив более 40 000 экструдеров по всему миру в качестве производителя высшего уровня. Теперь PIPLL предлагает серию XTS с параллельными двухшнековыми стволами встречного вращения — решение премиум-класса, специально разработанное для самых требовательных применений, позволяющее использовать проверенные немецкие разработки THEYSOHN непосредственно на вашей производственной линии.
Базовые материалы: 38CrMoAlA, легированная сталь.
Размер:Φ68-Φ136,
Л/Д: 24Д, 26Д, 32Д 36Д — каждый из них точно адаптирован к конкретному продукту и требованиям рецептуры:
Обработка: Биметаллический цилиндр с внутренним корпусом и биметаллический винт, биметаллический цилиндр с внутренними канавками и биметаллический винт, цилиндр для азотирования и винт для азотирования, электрохромизм.

ПИПЛЛиспользует полный спектр немецкого производства THEYSOHN, запатентованную технологию износа T-серии и специальную конструкцию из мягкого ПВХ для обеспечения непревзойденных характеристик. Серия XTS, разработанная с учетом модульной гибкости, устанавливает отраслевые стандарты для производства сайдинга из ПВХ, изделий из мягкого ПВХ и труб с высоким содержанием наполнителя. ЧерезПИПЛЛ, клиенты получают доступ к трем передовым износостойким решениям: биметаллические цилиндры на основе никеля (HRC58-62), идеально подходящие для чистого ПВХ и наполненных компаундов с низким и средним содержанием, срок службы в 3-4 раза дольше, чем у стандартной азотированной стали; биметаллические цилиндры из карбида вольфрама (HRC65-68), предназначенные для работы с более чем 80 деталями высоконаполненных составов и переработанными материалами, со сроком службы более 50 000 часов; и полностью хромированные винты из мягкого ПВХ (Ra≤0,2 мкм), которые предотвращают прилипание и разрушение материала — предпочтительный выбор во всем мире для экструзии мягкого ПВХ.

24D: оптимизирован для быстрой экструзии труб и профилей общего назначения, обеспечивая эффективную и стабильную производительность.
26D: Разработан для труб с высоким содержанием наполнителя и профилей ДПК, обеспечивает надежную работу при работе со сложными составами компаундов.
32D: Идеально подходит для производства плит из вспененного ПВХ и напольных покрытий SPC, гарантируя отличную пластификацию и качество продукции.
36D: Специализируется на производстве изделий из мягкого ПВХ и экструзии ПВХ медицинского назначения, отвечая самым строгим требованиям применения.

Преимущества услуги настройки PIPLL
• ✅ Высокоточная совместимая замена винтовых стволов для всей линейки моделей THEYSOHN.
• ✅ Персонализированная структурная оптимизация на основе формул материалов клиентов и потребностей производственных мощностей.
• ✅ Модернизация и трансформация существующих машин: предоставление решений для повышения износостойкости, увеличения производительности и оптимизации процессов.

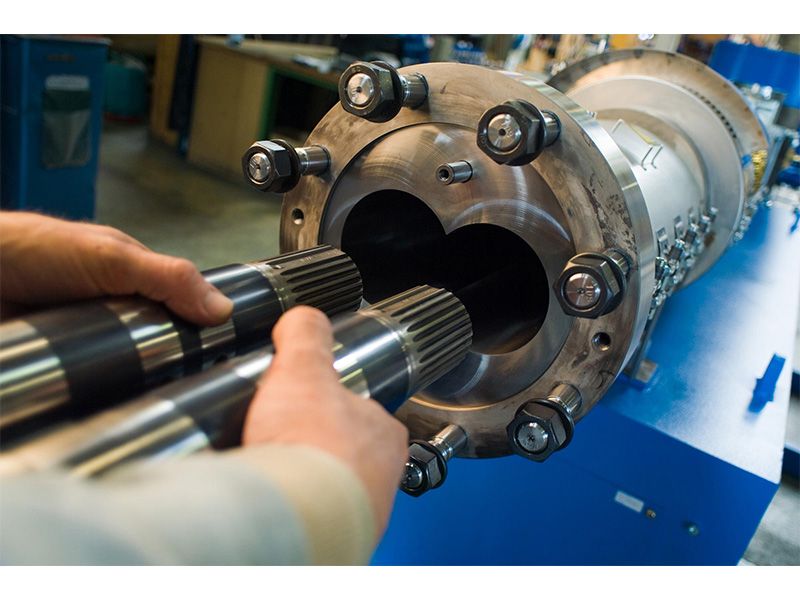

ПИПЛЛгарантирует, что серия XTS охватывает четыре стандартных соотношения L/D (24D-36D), оснащена сегментированными модульными стволами для легкой замены секций и беспроблемного обслуживания. Эти стволы, спроектированные с точностью до микрона и соосностью в пределах 0,015 мм, обеспечивают более 7000 часов надежной работы. Они доминируют в таких областях, как наружный сайдинг из ПВХ (доля мирового рынка составляет более 50%), трубы, изделия из мягкого ПВХ, профили, листы и композиты с высоким содержанием наполнителей.
ПИПЛЛидет еще дальше, предлагая полностью адаптированные шнековые цилиндры Theysohn, адаптируя каждую деталь к конкретным потребностям процесса и рецептуры. СПИПЛЛ, вы получаете не только немецкую разработку премиум-класса, но и комплексную настройку и глобальную поддержку для повышения производительности вашей экструзии, потому чтоПИПЛЛстремится обеспечить ваш успех с помощью надежных и высокопроизводительных решений.

ПИПЛЛСовместимые основные модели THEYSOHN и параметры производственной мощности

Модель №.	Номинальный диаметр винта (мм)	Диапазон соотношения L/D	Мощность двигателя (кВт)	Диапазон производительности ПВХ-У (кг/ч)	Основные сценарии применения
ХТС 68	68	24-32 л/д	45-75	100-350	Трубы малого диаметра, небольшие профили, изделия из мягкого ПВХ.
ХТС 88	88	24-36 Л/Д	75-132	250-700	Панели наружных стен ПВХ, трубы DN110-DN315, листы средней ширины.
ХТС 108	108	24-36 Л/Д	132-220	500-1200	Трубы большого диаметра, сверхширокие листы, высоконаполненные древесно-пластмассовые композиты.
ХТС 136	136	24-32 л/д	220-315	900-1800	Трубы сверхбольшого диаметра DN400-DN1200, сверхширокие водонепроницаемые мембраны.

Технические характеристики

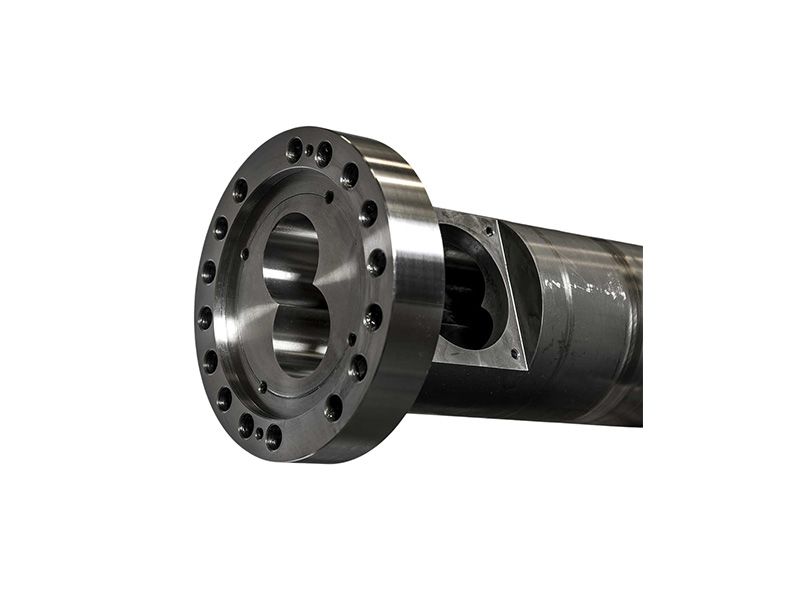

Биметаллические стволы PIPLL

Элемент	PIPLL01 Сплав	PIPLL02 Сплав	PIPLL03 Сплав	PIPLL04 Сплав
Компоненты сплава	Fe+Ni+Cr+B (Fe:65, Ni:14, Cr:8, B:3,5)	Ni+Cr+Co+B	Ni+Cr+Co+V+B	Ni+Wc+Cr+B (Ни:50, Чт:1535, Кр:68, Б: 2,5~3,2)
Износостойкость	★★★Очень хороший	★★Хороший	★★★Очень хороший	★★★★Отличный
Коррозионная стойкость	★★Хороший	★★★Очень хороший	★★★Очень хороший	★★★Очень хороший
Толщина сплава	2~3 мм	1,5~2 мм	1,5~2 мм	1,5~2 мм
Твердость	СПЧ 58-65	СПЧ 50-58	КПЧ 55-60	СПЧ 55-65
Максимальная рабочая температура	≤400℃	≤450℃	≤450℃	≤600℃
Коэффициент теплового расширения (RT~250℃)	11,4x10⁻⁶/℃	11,0x10⁻⁶/℃	11,0x10⁻⁶/℃	11,5x10⁻⁶/℃
Коэффициент теплового расширения (RT~400℃)	11,4x10⁻⁶/℃	11,4x10⁻⁶/℃	12,4x10⁻⁶/℃	12x10⁻⁶/℃
Рабочий диапазон длины	700 мм~3000 мм за штуку
Обычно используемая базовая сталь	40Кр, 42КрМо

Рейтинг Стандарт:★★★★Отличный;★★★Очень хороший;★★Хороший

Биметаллические винты PIPLL

Элемент	Ни60	КоИмоной 56	КоИмоной 83
Совместимые типы винтов	Одиночный винт, двойной параллельный винт, двойной конический винт
Компоненты сплава	Ni+Cr+Fe+Si (Ни:65, Кр:17, Фе:15, Si:5)	Ni+Cr+Si+Fe (Ни: 68, Кр:18, Si:5, Fe:5)	Ni+Wc+Cr+C (Ни:40, Wc:34, Кр:20, К:2)
Износостойкость	★★★Очень хороший	★★★Очень хороший	★★★★Отличный
Коррозионная стойкость	★★★★Отличный	★★★★Отличный	★★★★Отличный
Толщина сплава	1~1,5 мм	1~1,5 мм	1~1,5 мм
Твердость	СПЧ 56-62	СПЧ 46~61	СПЧ 43-48
Рекомендуемое содержание стекловолокна	Менее 10%
Рабочий диапазон длины	Любая длина по индивидуальному заказу
Обычно используемая базовая сталь	38CrMoAlA(1,8509), 34CrAINi7(1,8550), 31CrMoV9(1,8519)
