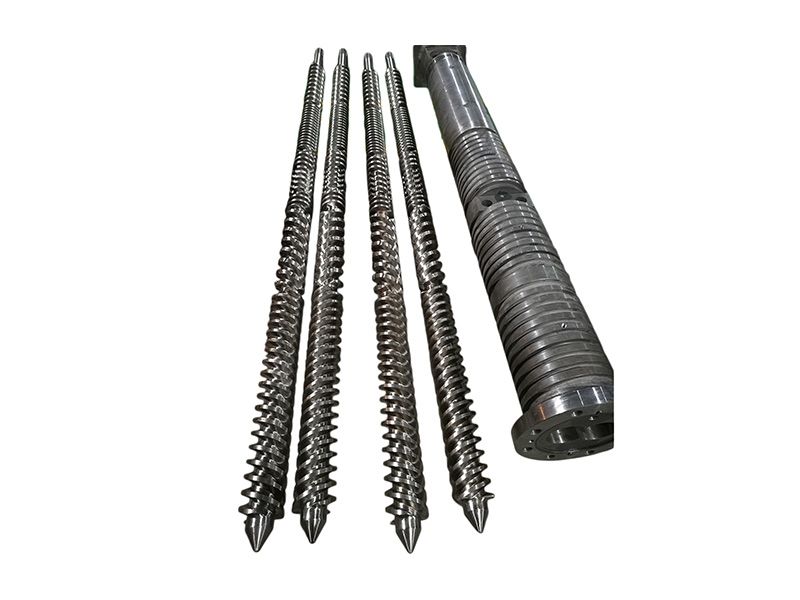

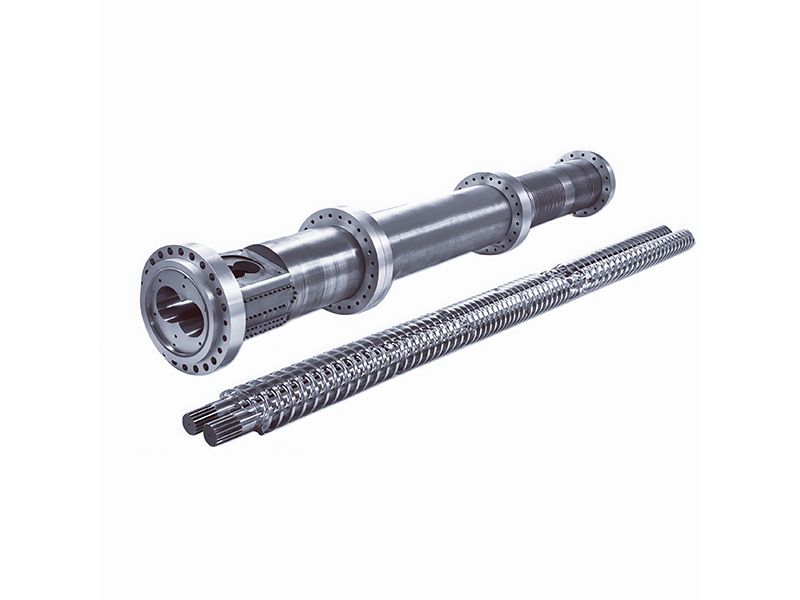

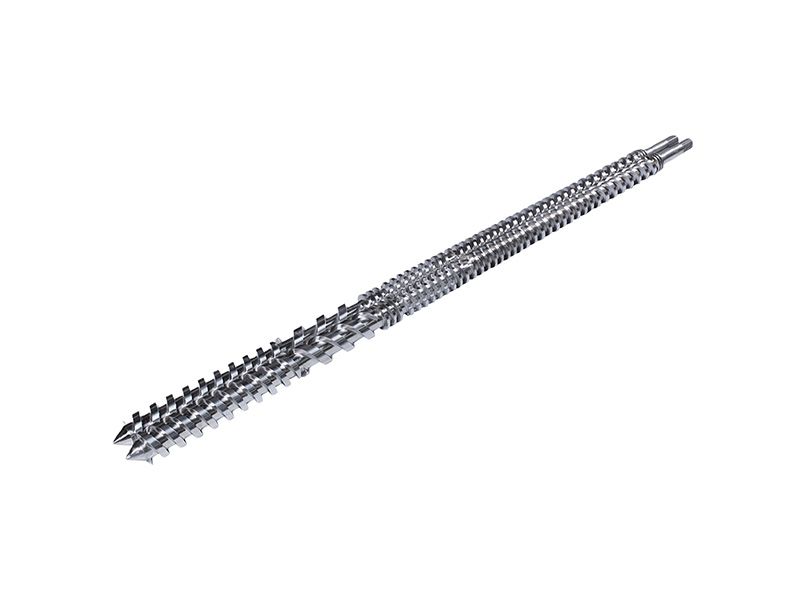

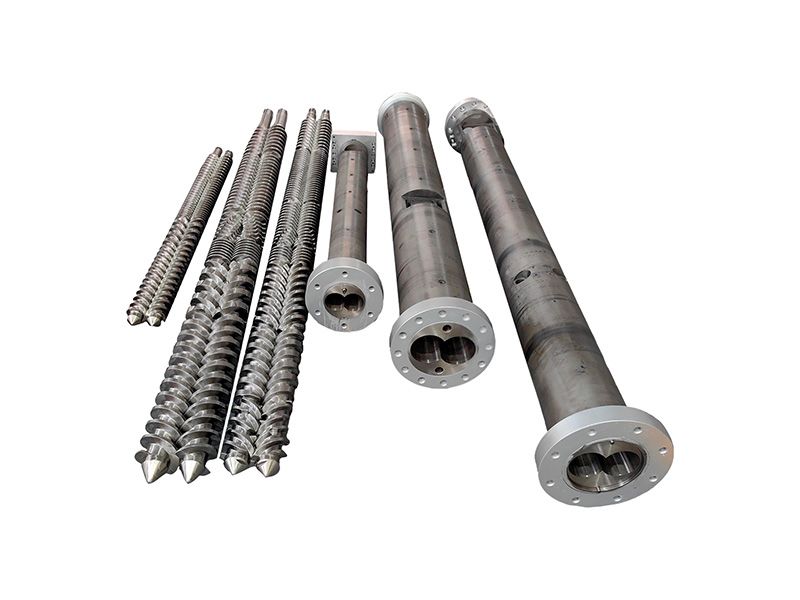

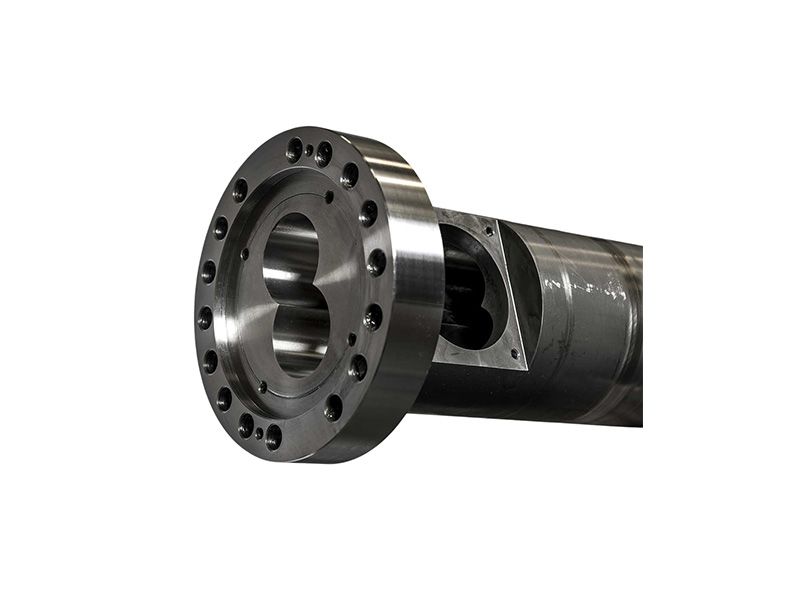

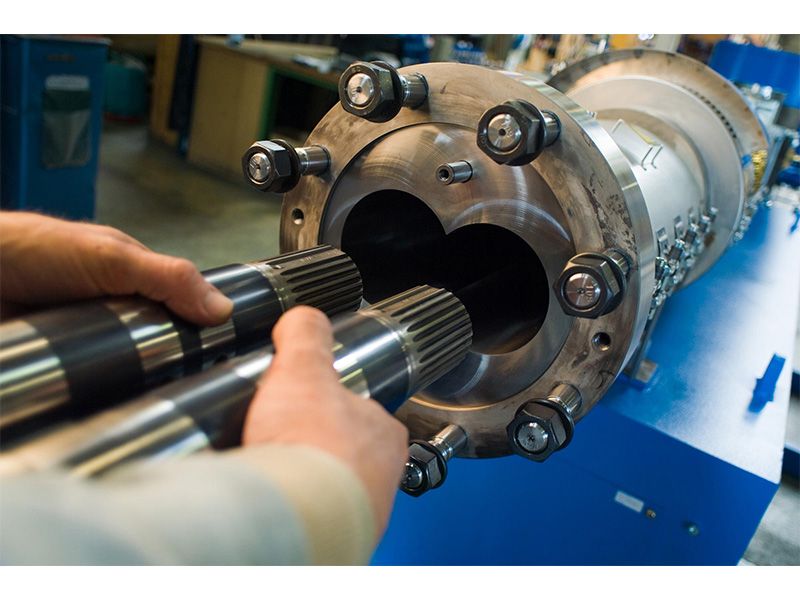

Cilador de doble tornillo paralelo contrarrotativo THEYSOHN XTS

THEYSOHN Barril de doble tornillo paralelo contrarrotante—La solución premium de PIPLL Machinery para extrusión global
Fundada en 1945, Theysohn Extrusion Technology (THEYSOHN) cuenta con más de 80 años de experiencia en extrusión de plástico y ha fabricado más de 40 000 extrusoras en todo el mundo como fabricante de primer nivel. Ahora, PIPLL ofrece los cilindros de doble tornillo paralelos contrarrotativos de la serie XTS, una solución premium diseñada para las aplicaciones más exigentes, que lleva la ingeniería alemana comprobada de THEYSOHN directamente a su línea de producción.
Materiales base: 38CrMoAlA, acero aleado
Tamaño:Φ68-Φ136，
L/D: 24D, 26D, 32D 36D — cada uno de ellos diseñado con precisión para requisitos específicos de producto y formulación:
Tratamiento: Cilindro de caja interior bimetálico y tornillo bimetálico, cilindro de ranuras internas bimetálicas y tornillo bimetálico, cilindro de nitruración y tornillo de nitruración, electrocromismo.

PIPLLaprovecha la fabricación alemana de espectro completo de THEYSOHN, la tecnología de desgaste patentada de la serie T y el diseño especializado de PVC blando para ofrecer un rendimiento inigualable. La serie XTS, diseñada con flexibilidad modular, establece el estándar de la industria para revestimientos de PVC, productos de PVC blando y producción de tuberías con alto contenido de relleno. A través dePIPLL, los clientes obtienen acceso a tres soluciones de vanguardia resistentes al desgaste: cilindros bimetálicos a base de níquel (HRC58-62), ideales para PVC puro y compuestos de relleno bajo a medio, que duran entre 3 y 4 veces más que el acero nitrurado estándar; barriles bimetálicos de carburo de tungsteno (HRC65-68) que manejan más de 80 piezas de formulaciones de alto contenido y materiales reciclados, con una vida útil superior a 50 000 horas; y tornillos de PVC blando totalmente cromados (Ra≤0,2μm) que evitan que el material se pegue y se degrade: la opción preferida a nivel mundial para la extrusión de PVC blando.

24D: Optimizado para una extrusión rápida de tubos y perfiles de uso general, asegurando una producción eficiente y estable.
26D: Diseñado para tuberías con alto contenido de llenado y perfiles de WPC, ofrece un rendimiento sólido con formulaciones de compuestos desafiantes.
32D: Ideal para la fabricación de tableros libres de PVC y pisos SPC, garantizando excelente plastificación y calidad del producto.
36D: Especializado en productos de PVC blando y extrusión de PVC de grado médico, cumpliendo con las demandas de aplicaciones más estrictas.

Ventajas del servicio de personalización PIPLL
• ✅ Reemplazo compatible de alta precisión de cilindros de tornillo para toda la gama de modelos THEYSOHN.
• ✅ Optimización estructural personalizada en base a fórmulas de materiales y necesidades de capacidad de producción de los clientes.
• ✅ Actualización y transformación de máquinas existentes: Brindar soluciones para mejorar la resistencia al desgaste, mejorar la capacidad y optimizar los procesos.

PIPLLGarantiza que la serie XTS cubra cuatro relaciones L/D estándar (24D-36D), con cilindros modulares segmentados para un fácil reemplazo de secciones y un mantenimiento sin complicaciones. Diseñados con precisión a nivel de micras con coaxialidad dentro de 0,015 mm, estos barriles ofrecen más de 7000 horas de funcionamiento confiable. Dominan aplicaciones que incluyen revestimiento exterior de PVC (con más del 50 % de la participación de mercado global), tuberías, productos de PVC blando, perfiles, láminas y compuestos con alto contenido de relleno.
PIPLLva más allá al ofrecer barriles de tornillo Theysohn totalmente personalizados, adaptando cada detalle para satisfacer necesidades específicas de proceso y formulación. ConPIPLL, no solo obtendrá ingeniería alemana de primer nivel, sino también personalización integral y soporte global para elevar su productividad de extrusión, porquePIPLLse compromete a impulsar su éxito con soluciones confiables y de alto rendimiento.

PIPLLPrincipales modelos THEYSOHN compatibles y parámetros de capacidad de producción

Modelo No.	Diámetro nominal del tornillo (mm)	Rango de relación L/D	Potencia del motor (kW)	Rango de producción de PVC-U (kg/h)	Escenarios de aplicaciones principales
XTS 68	68	24-32 L/D	45-75	100-350	Tubos de pequeño diámetro, perfiles pequeños, productos de PVC blando.
XTS 88	88	24-36 L/D	75-132	250-700	Paneles de pared exterior de PVC, tubos DN110-DN315, láminas de ancho medio
XTS 108	108	24-36 L/D	132-220	500-1200	Tuberías de gran diámetro, láminas ultra anchas, compuestos de madera y plástico con alto contenido de relleno
XTS 136	136	24-32 L/D	220-315	900-1800	Tuberías de diámetro extra grande DN400-DN1200, membranas impermeables ultra anchas

Especificaciones técnicas

Barriles bimetálicos PIPLL

Artículo	Aleación PIPLL01	Aleación PIPLL02	Aleación PIPLL03	Aleación PIPLL04
Componentes de aleación	Fe+Ni+Cr+B (Fe:65, Ni:14, Cr:8, B:3.5)	Ni+Cr+Co+B	Ni+Cr+Co+V+B	Ni+Wc+Cr+B (Ni:50, Wc:1535, Cr:68, B: 2,5~3,2)
Resistencia al desgaste	★★★Muy bien	★★Bien	★★★Muy bien	★★★★Excelente
Resistencia a la corrosión	★★Bien	★★★Muy bien	★★★Muy bien	★★★Muy bien
Espesor de la aleación	2~3mm	1,5 ~ 2 mm	1,5 ~ 2 mm	1,5 ~ 2 mm
Dureza	CDH 58-65	HRC 50-58	HRC 55-60	HRC 55-65
Temperatura máxima de trabajo	≤400℃	≤450℃	≤450℃	≤600℃
Coeficiente de expansión térmica (RT~250℃)	11.4x10⁻⁶/℃	11.0x10⁻⁶/℃	11.0x10⁻⁶/℃	11.5x10⁻⁶/℃
Coeficiente de expansión térmica (RT~400℃)	11.4x10⁻⁶/℃	11.4x10⁻⁶/℃	12.4x10⁻⁶/℃	12x10⁻⁶/℃
Rango de longitud viable	700 mm ~ 3000 mm por pieza
Acero base de uso común	40Cr, 42CrMo

Estándar de calificación:★★★★Excelente;★★★Muy bien;★★Bien

Tornillos bimetálicos PIPLL

Artículo	Ni60	CoImonoy 56	CoImonoy 83
Tipos de tornillos compatibles	Tornillo simple, tornillo paralelo doble, tornillo cónico doble
Componentes de aleación	Ni+Cr+Fe+Si (Ni:65, Cr:17, Fe:15, Si:5)	Ni+Cr+Si+Fe (Ni:68, Cr:18, Si:5, Fe:5)	Ni+Wc+Cr+C (Ni:40, Wc:34, Cr:20, C:2)
Resistencia al desgaste	★★★Muy bien	★★★Muy bien	★★★★Excelente
Resistencia a la corrosión	★★★★Excelente	★★★★Excelente	★★★★Excelente
Espesor de la aleación	1~1,5 mm	1~1,5 mm	1~1,5 mm
Dureza	CDH 56-62	CDH 46~61	CDH 43-48
Contenido recomendado de fibra de vidrio	Menos del 10%
Rango de longitud viable	Personalizar cualquier longitud según sea necesario
Acero base de uso común	38CrMoAlA(1,8509), 34CrAINi7(1,8550), 31CrMoV9(1,8519)
