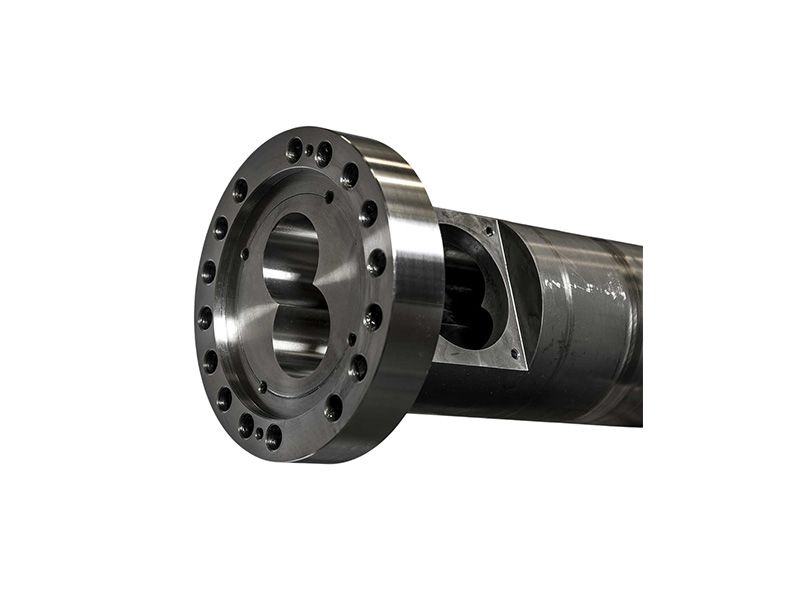

THEYSOHN XTS gegenläufiger paralleler Doppelschneckenzylinder

THEYSOHN Gegenläufig rotierender paralleler Doppelschneckenzylinder—Die Premiumlösung von PIPLL Machinery für die globale Extrusion
Theysohn Extrusion Technology (THEYSOHN) wurde 1945 gegründet und verfügt über mehr als 80 Jahre Erfahrung in der Kunststoffextrusion und hat als erstklassiger Hersteller weltweit mehr als 40.000 Extruder geliefert. Jetzt bietet PIPLL mit den gegenläufigen parallelen Doppelschneckenzylindern der XTS-Serie eine erstklassige Lösung an, die auf die anspruchsvollsten Anwendungen zugeschnitten ist und die bewährte deutsche Ingenieurskunst von THEYSOHN direkt in Ihre Produktionslinie bringt.
Grundmaterialien: 38CrMoAlA, legierter Stahl
Größe:Φ68-Φ136，
L/D: 24D, 26D, 32D 36D — jeweils genau auf spezifische Produkt- und Rezepturanforderungen zugeschnitten:
Behandlung: Bimetallischer Innengehäusezylinder und Bimetallschraube, Bimetallischer Innenrillenzylinder und Bimetallschraube, Nitrierzylinder und Nitrierschraube, Elektrochromierung.

PIPLLnutzt THEYSOHNs deutsche Komplettfertigung, die patentierte T-Serie-Verschleißtechnologie und das spezielle Weich-PVC-Design, um unübertroffene Leistung zu liefern. Die mit modularer Flexibilität konstruierte XTS-Serie setzt den Industriestandard für PVC-Verkleidungen, Weich-PVC-Produkte und die Produktion von hochgefüllten Rohren. DurchPIPLLerhalten Kunden Zugang zu drei hochmodernen verschleißfesten Lösungen: bimetallische Zylinder auf Nickelbasis (HRC58-62), ideal für reines PVC und niedrig- bis mittelgefüllte Verbindungen, mit einer drei- bis viermal längeren Lebensdauer als standardmäßiger nitrierter Stahl; Bimetallzylinder aus Wolframkarbid (HRC65-68), die mehr als 80 Teile hochgefüllter Formulierungen und recycelter Materialien verarbeiten und eine Lebensdauer von mehr als 50.000 Stunden haben; und vollständig verchromte Weich-PVC-Schrauben (Ra≤0,2 μm), die ein Anhaften und Zersetzen des Materials verhindern – die weltweit bevorzugte Wahl für die Weich-PVC-Extrusion.

24D: Optimiert für die schnelle Extrusion von Rohren und Profilen für allgemeine Zwecke und gewährleistet eine effiziente und stabile Produktion.
26D: Entwickelt für hochgefüllte Rohre und WPC-Profile, bietet robuste Leistung bei anspruchsvollen Compound-Formulierungen.
32D: Ideal für die Herstellung von PVC-Freischaumplatten und SPC-Bodenbelägen, garantiert hervorragende Plastifizierung und Produktqualität.
36D: Spezialisiert auf Weich-PVC-Produkte und PVC-Extrusion in medizinischer Qualität, die die strengsten Anwendungsanforderungen erfüllen.

Vorteile des PIPLL-Anpassungsservices
• ✅ Hochpräziser kompatibler Austausch von Schneckenzylindern für alle THEYSOHN-Modelle.
• ✅ Personalisierte Strukturoptimierung basierend auf den Materialformeln und Produktionskapazitätsanforderungen der Kunden.
• ✅ Modernisierung und Umbau bestehender Maschinen: Bereitstellung von Lösungen zur Verbesserung der Verschleißfestigkeit, Kapazitätssteigerung und Prozessoptimierung.

PIPLLstellt sicher, dass die XTS-Serie vier Standard-L/D-Verhältnisse (24D-36D) abdeckt und über segmentierte modulare Zylinder für einfachen Abschnittsaustausch und problemlose Wartung verfügt. Diese Fässer sind mit einer Genauigkeit im Mikrometerbereich und einer Koaxialität von 0,015 mm präzisionsgefertigt und bieten über 7.000 Stunden zuverlässigen Betrieb. Sie dominieren Anwendungen wie PVC-Außenverkleidungen (mit einem weltweiten Marktanteil von über 50 %), Rohrleitungen, Weich-PVC-Produkte, Profile, Platten und hochgefüllte Verbundwerkstoffe.
PIPLLgeht noch einen Schritt weiter und bietet vollständig maßgeschneiderte Theysohn-Schneckenzylinder an, bei denen jedes Detail auf die spezifischen Prozess- und Rezepturanforderungen zugeschnitten ist. MitPIPLLerhalten Sie nicht nur erstklassige deutsche Ingenieurskunst, sondern auch umfassende Anpassungsmöglichkeiten und globalen Support, um Ihre Extrusionsproduktivität zu steigern – dennPIPLList bestrebt, Ihren Erfolg mit zuverlässigen, leistungsstarken Lösungen voranzutreiben.

PIPLLKompatible THEYSOHN-Hauptmodelle und Produktionskapazitätsparameter

Modell Nr.	Nenndurchmesser der Schraube (mm)	L/D-Verhältnisbereich	Motorleistung (kW)	PVC-U-Ausgabebereich (kg/h)	Kernanwendungsszenarien
XTS 68	68	24–32 L/T	45-75	100-350	Rohre mit kleinem Durchmesser, kleine Profile, Weich-PVC-Produkte
XTS 88	88	24–36 L/T	75-132	250-700	PVC-Außenwandpaneele, DN110-DN315-Rohre, mittelbreite Platten
XTS 108	108	24–36 L/T	132-220	500-1200	Rohre mit großem Durchmesser, ultrabreite Bleche, hochgefüllte Holz-Kunststoff-Verbundwerkstoffe
XTS 136	136	24–32 L/T	220-315	900-1800	DN400-DN1200 Rohre mit extra großem Durchmesser, extrem breite wasserdichte Membranen

Technische Spezifikationen

PIPLL-Bimetallfässer

Artikel	PIPLL01 Legierung	PIPLL02-Legierung	PIPLL03-Legierung	PIPLL04-Legierung
Legierungskomponenten	Fe+Ni+Cr+B (Fe:65, Ni:14, Cr:8, B:3,5)	Ni+Cr+Co+B	Ni+Cr+Co+V+B	Ni+Wc+Cr+B (Ni:50, Wc:1535, Cr:68, B:2,5~3,2)
Verschleißfestigkeit	★★★Sehr gut	★★Gut	★★★Sehr gut	★★★★Exzellent
Korrosionsbeständigkeit	★★Gut	★★★Sehr gut	★★★Sehr gut	★★★Sehr gut
Legierungsdicke	2~3mm	1,5 ~ 2 mm	1,5 ~ 2 mm	1,5 ~ 2 mm
Härte	HRC 58-65	HRC 50-58	HRC 55-60	HRC 55-65
Maximale Arbeitstemperatur	≤400℃	≤450℃	≤450℃	≤600℃
Wärmeausdehnungskoeffizient (RT~250℃)	11,4x10⁻⁶/℃	11,0x10⁻⁶/℃	11,0x10⁻⁶/℃	11,5x10⁻⁶/℃
Wärmeausdehnungskoeffizient (RT~400℃)	11,4x10⁻⁶/℃	11,4x10⁻⁶/℃	12,4x10⁻⁶/℃	12x10⁻⁶/℃
Bearbeitbarer Längenbereich	700 mm ~ 3000 mm pro Stück
Häufig verwendeter Grundstahl	40Cr, 42CrMo

Bewertungsstandard:★★★★Exzellent;★★★Sehr gut;★★Gut

PIPLL-Bimetallschrauben

Artikel	Ni60	CoImonoy 56	CoImonoy 83
Kompatible Schraubentypen	Einzelschnecke, parallele Doppelschnecke, konische Doppelschnecke
Legierungskomponenten	Ni+Cr+Fe+Si (Ni:65, Cr:17, Fe:15, Si:5)	Ni+Cr+Si+Fe (Ni: 68, Cr:18, Si:5, Fe:5)	Ni+Wc+Cr+C (Ni:40, Wc:34, Cr:20, C:2)
Verschleißfestigkeit	★★★Sehr gut	★★★Sehr gut	★★★★Exzellent
Korrosionsbeständigkeit	★★★★Exzellent	★★★★Exzellent	★★★★Exzellent
Legierungsdicke	1~1,5mm	1~1,5mm	1~1,5mm
Härte	HRC 56-62	HRC 46~61	HRC 43-48
Empfohlener Glasfasergehalt	Unter 10 %
Bearbeitbarer Längenbereich	Jede Länge nach Bedarf individuell anpassen
Häufig verwendeter Grundstahl	38CrMoAlA(1.8509), 34CrAINi7(1.8550), 31CrMoV9(1.8519)
